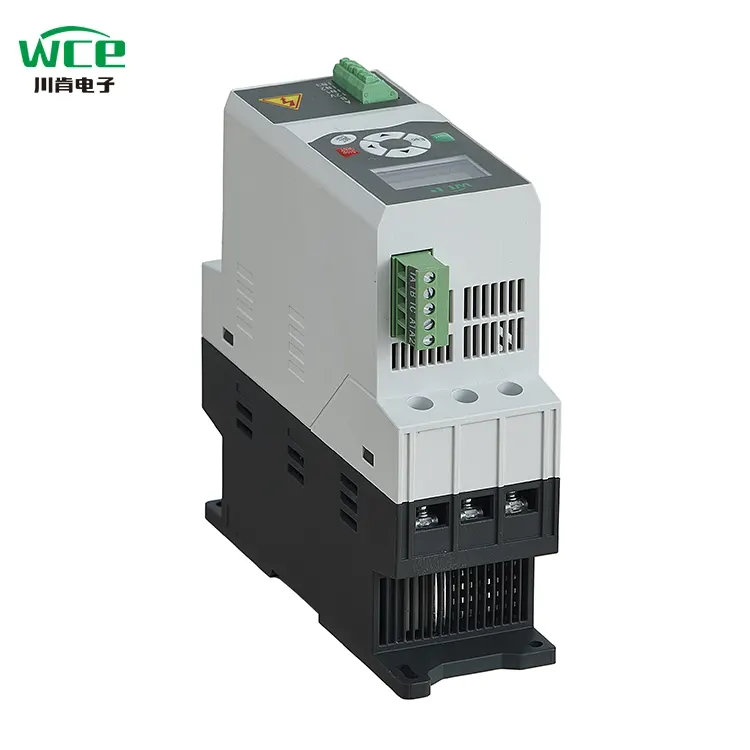

ファン11kW 15hpのバイパスソフトスターターに組み込まれています

Intelligentインタラクションと便利な操作： 360シリーズソフトスターターには、LCD液晶ディスプレイ画面が装備されています。インターフェイスのデザインはシンプルで直感的であり、操作体験はスムーズで便利です。このシステムには、中国語と英語の両方のディスプレイ機能が装備されており、特定の国語のカスタマイズをサポートし、さまざまな地域のユーザーのニーズを完全に満たしています。

マルチコミュニケーションとリモートインテリジェントコントロール： 標準のModbus 485通信機能が装備されており、Siemens Profibus Protocolや携帯電話アプリなどのカスタマイズされた通信方法もサポートし、ユーザーが効率的なリモートデバッグと正確な制御を達成し、空間制限を破るのに役立ちます。

優れたパフォーマンスと長期にわたる耐久性： 通常のACコンタクタと比較して真新しいカスタムDCコンタクタを装備しているため、その性能は3倍に改善され、安全性は25％増加し、省エネ効率は20％に達し、サービス寿命は100,000倍を超え、機器の安定した操作の信頼できる保証を提供します。

効率的な熱放散と安定した動作： 24Vの高速DCファンと革新的な360°オールラウンド熱散逸設計を備えた強力な風力を提供し、機器が操作中に良好な熱散逸状態と安定した性能を維持することを保証します。

深い協力と品質のアップグレード： 私たちは、国内の上場企業であるHubei Taijiと深く協力し、市場の一般的なモジュールとは異なるカスタマイズされたモジュールとサイリスタを採用しました。これにより、負荷容量が大幅に向上し、機器の効率的な動作のための強固な基盤があります。

合理化されたデザイン、コスト削減：外部バイパスコンタクターを設置したり、インストールスペースを効果的に節約したり、ケーブルコストを削減したり、設置プロセスを簡素化したり、インストールをより便利かつ速くしたりする必要はありません。

人間化されたデザイン、心配のないインストール： プレスタイプの制御端子ソケットを採用します。これは、インストールと操作に簡単で便利です。端子を押して配線を完了するだけで、ワイヤーを固定するだけで、取り付け効率が大幅に向上します。

シミュレーションテスト、信頼できる検証： 操作シミュレーション機能が装備されています。ソフトスターターのメイン回路が電源電圧に接続されていない場合でも、モーターの開始、実行、停止プロセスをシミュレートでき、ソフトスターター自身のコンポーネントの動作状態が正常かどうかを迅速に確認できます。

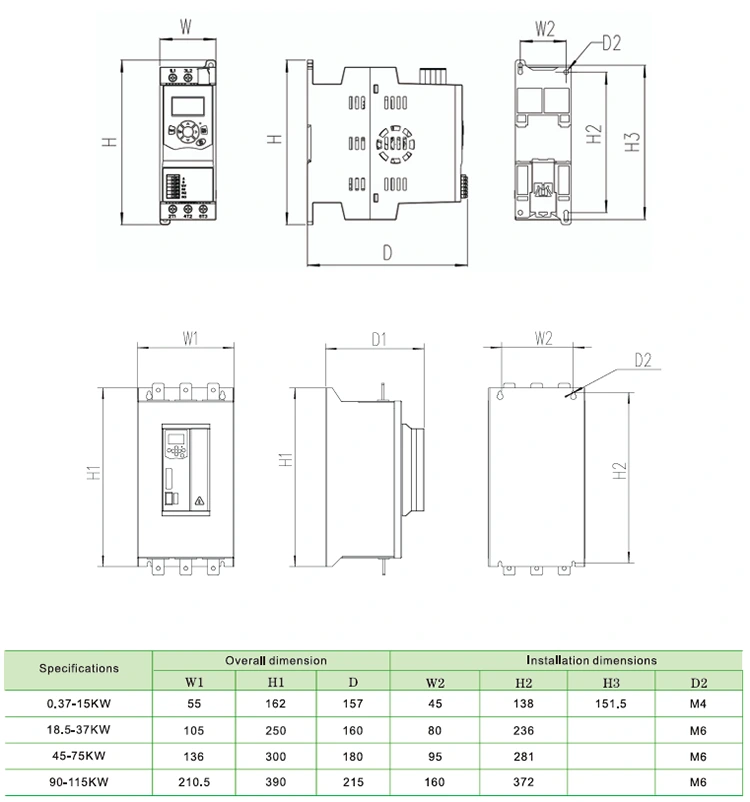

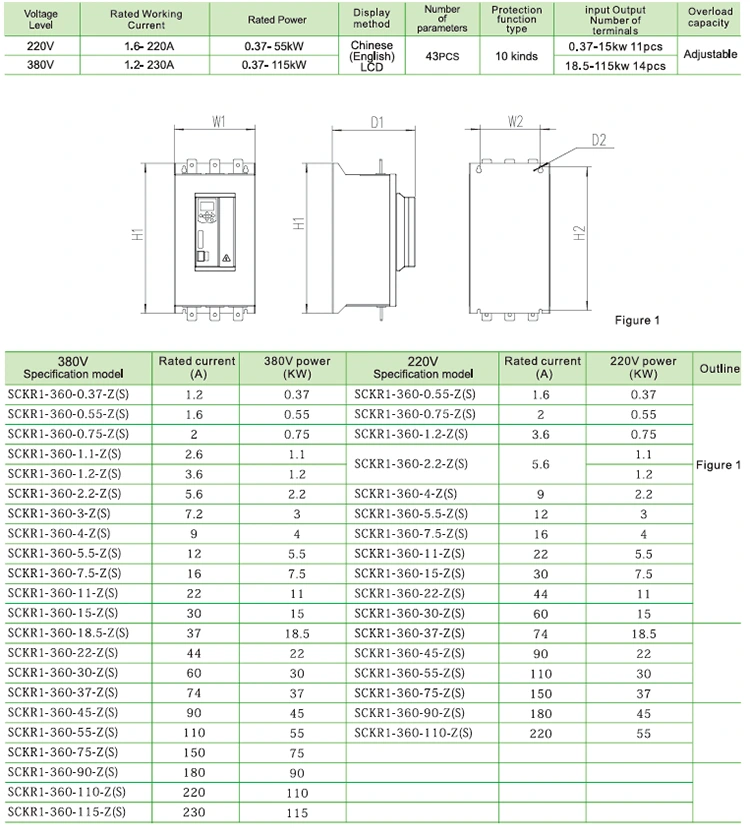

製品パラメーター（仕様）

製品機能

1。通信機能

Modbus RTU通信が付属しており、拡張カードを追加することでProfibusおよびProfinet通信を追加できます。

2、外部キーボード+4行LCD画面にすることができます

キーボードをすばやく挿入して削除して、リモート操作のニーズを満たすことができます。

3、より包括的な運動保護機能

過電圧保護、低電圧保護、過電流保護、過負荷保護、過負荷保護、フロード障害、サイリスタ断層、三相電流のバランス、過熱保護など。

4、広い電源電圧範囲

220-380Vの一般的な目的の主電源入力電圧を満たします。

5。プラグ可能な端子

通信端子の1つ、デジタル入力端子の4つのグループ、1つのアナログ出力のセット、2セットのプログラム可能なリレー

◆3相電源：AC220V、AC380V±10％

◆定格電流：1.2A-230A、

◆該当するモーター：一般的なリスケージタイプAC非同期モーター

◆開始モード：電圧ランプ、電流ランプ、トルク

◆駐車モード：ソフトストップ、フリーストップ、ブレーキストップ、適応停止。

◆論理入力：インピーダンス1.8kΩ、電源 +24V

◆開始周波数：1時間あたり10回以下を開始することをお勧めします

◆保護レベル：IP20

◆冷却モード：空冷

◆インストールモード：壁掛け

◆環境条件：高度は2000メートルを超え、容量をそれに応じて減らす必要があり、周囲温度は-10〜 +40°Cです。

対応する湿度は、95％（20°±5℃）を超えず、可燃性、爆発性、腐食性ガス、導電性ダスト、屋内設置、良好な換気、0.5g未満の振動なし

製品アプリケーション

この製品は、ファン、ウォーターポンプ、農地灌漑、水平コンベアベルト輸送などの場合に使用できます。

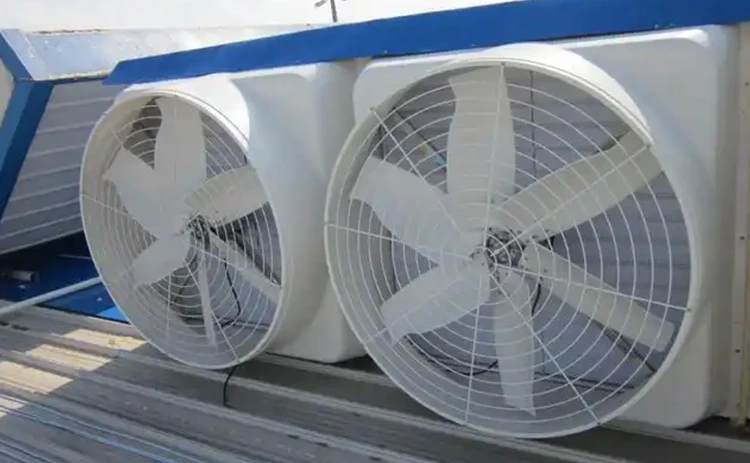

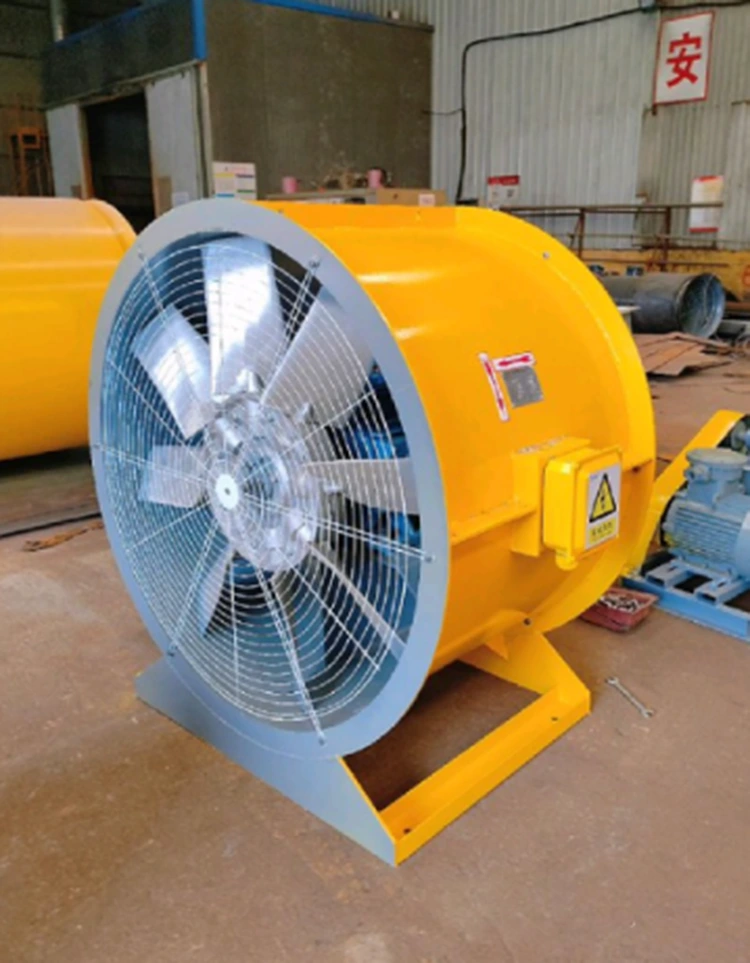

ファン

柔らかいスターターは、刃とローターの大きな慣性により、ファンの摩擦と慣性を大幅に減らすだけでなく、過度の瞬時のトルクによるファンベアリング、ベルト、刃、その他の部分の損傷も回避します。 WCEのSCKR1-360シリーズのソフトスターターは、互換性と省エネアルゴリズムが高いため、小規模ファンから大規模な産業ファンまで多様なニーズをカバーし、企業がグリーンで効率的な生産を達成するのに役立ちます。ファンにソフトスターターを適用すると、特にスピードレギュレーションを必要とせず、穏やかな開始と停止が必要なシナリオでは、高い開始電流と機械的ショックの問題を効果的に解決します。合理的な選択とパラメーター設定が重要であり、システムの信頼性と経済を大幅に改善できます。

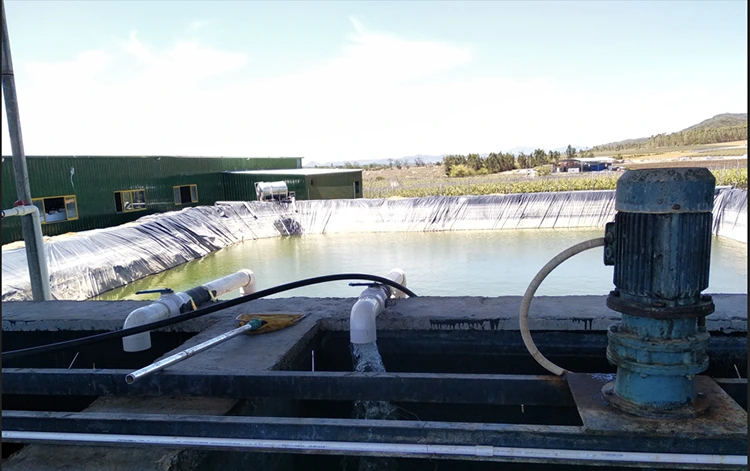

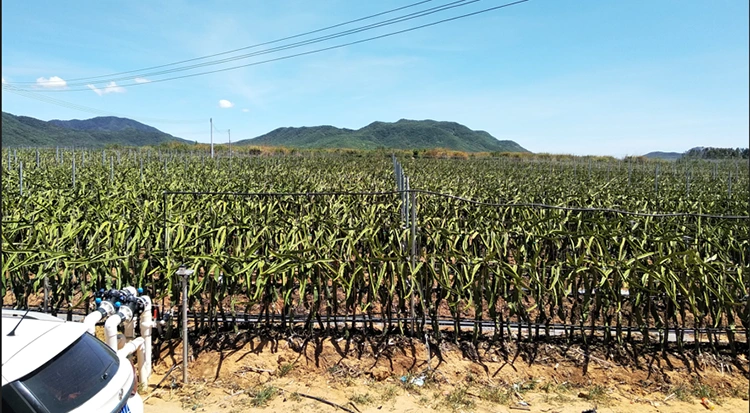

野外灌漑

周波数コンバーターと比較して、ソフトスターターはコストが低く、速度調整のない灌漑シナリオに適しています。野外灌漑システムでは、ソフトスターターは主にウォーターポンプを駆動する3相の非同期モーターに作用し、電圧スロープスタートまたは電流限定スタートモードを採用するため、モーター速度はゼロから定格速度に徐々に増加し、伝統的な直接的な開始によって生成される瞬間的な高電流を回避します。シャットダウンすると、オプションのソフトストップ機能、電圧が線形低下してポンプ速度を優しく低下させることにより、ウォーターハンマー効果を阻害します。ソフトスターターは、フィールド灌漑システムにおける柔軟なスタートストップ制御と複数の保護メカニズムを介して、ポンプモーターの高電流衝撃、機械的応力集中、水ハンマー効果の問題を効果的に解決し、システムの信頼性と経済を大幅に改善します。

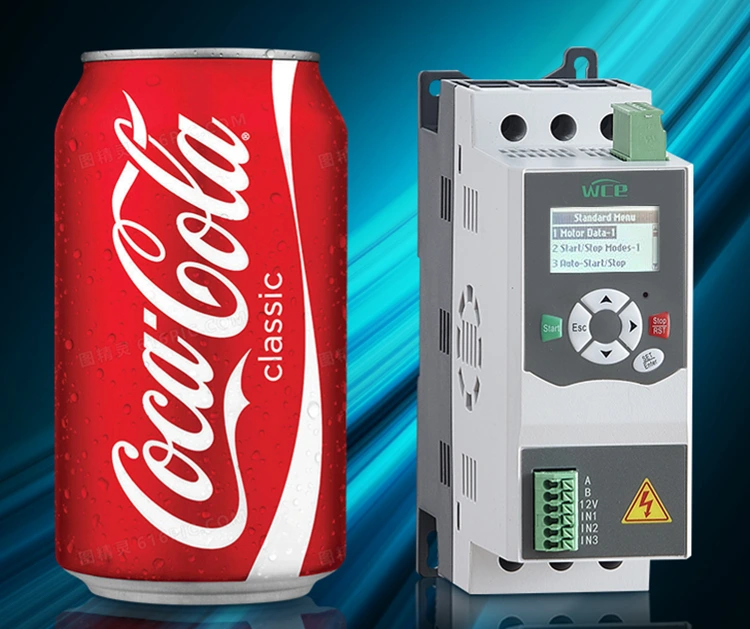

サイズが小さく、ボリュームが小さいため、Star-Deltaコンタクタを直接交換し、材料とスペースを節約できます。

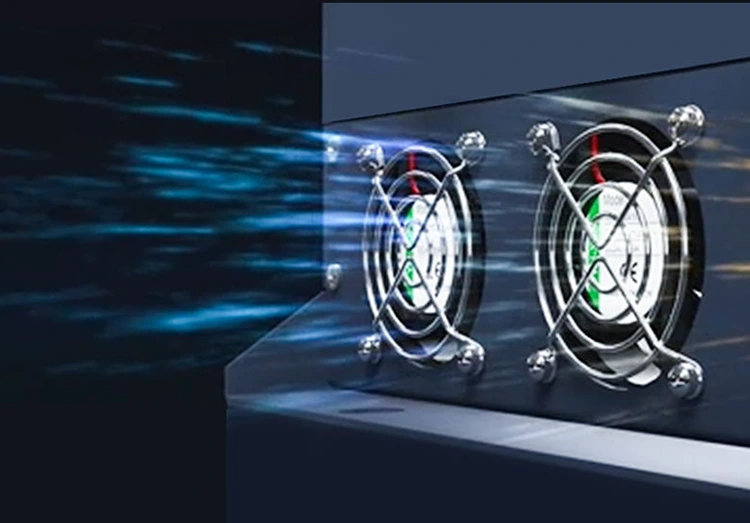

内部バイパスソフトスターターを備えたサイリスタは、起動中にのみ動作し、操作中にコンタクタに切り替えるため、熱が少なくなります。ただし、コンタクタを冷却するためにファンをインストールしました。ファンをインストールして冷却します。 All18.5KWおよび360シリーズのソフトスターターには、24Vの高速DCファンが装備されており、360°のオールラウンド熱散逸と強力な風力を提供します。過熱によって引き起こされる予期しないシャットダウンを減らすだけでなく、ソフトスターターのサービス寿命を大幅に延長します。

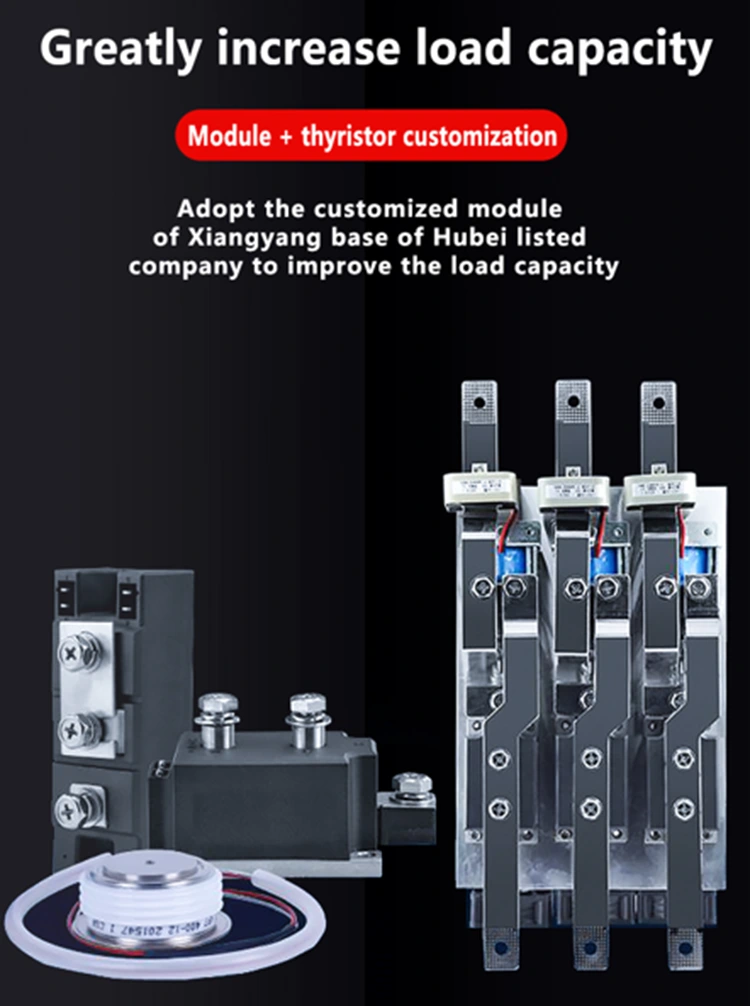

私たちは、国内の上場企業であるHubei Taijiと深く協力し、市場で提供されている一般的なモジュールとは異なるカスタマイズされたモジュールとサイリスタを使用して、負荷容量を改善します。 当社のDCコンタクタも特別にカスタマイズされており、すべてシルバーコンタクトが備わっています。コンタクトの接触面は大きく、100,000近くのエンゲージメント時間を達成することができ、サービス寿命が大幅に増加します。

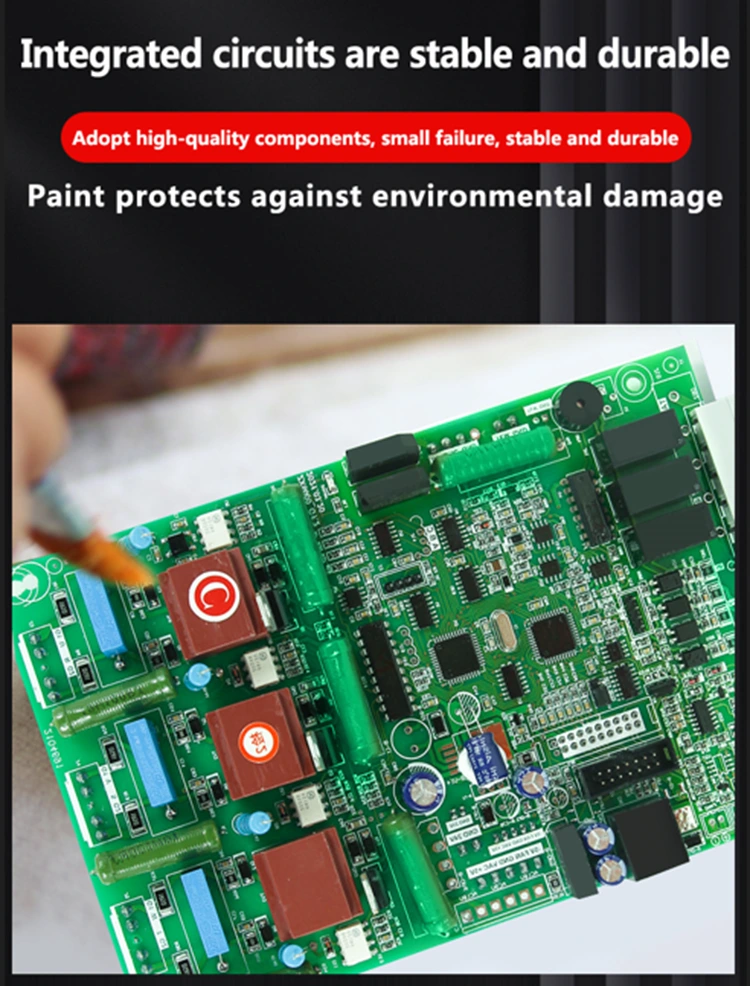

ソフトスターターサーキットボードブラシペイント（通常は3つのアンチ塗装、断熱塗料、または湿気のあるコーティング）の主な目的は、回路基板のサービス寿命が長くなるように、複雑な作業環境で回路基板の安定性と寿命を保護することです。耐久性と安全性の向上。

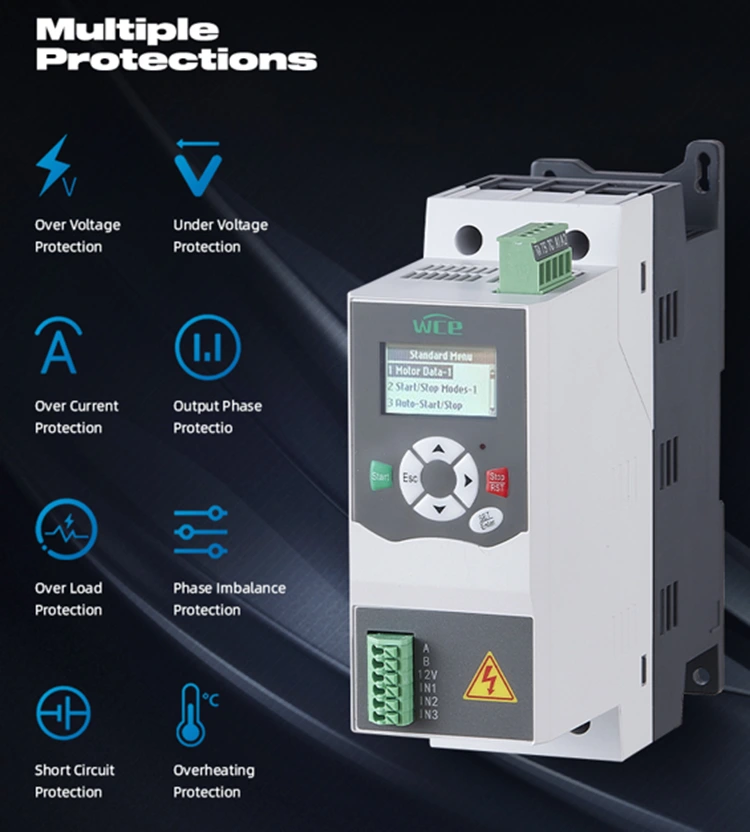

複数の保護機能：低電圧保護、過電圧保護、過電流保護、過負荷保護、位相損失保護、3相の不均衡保護など。

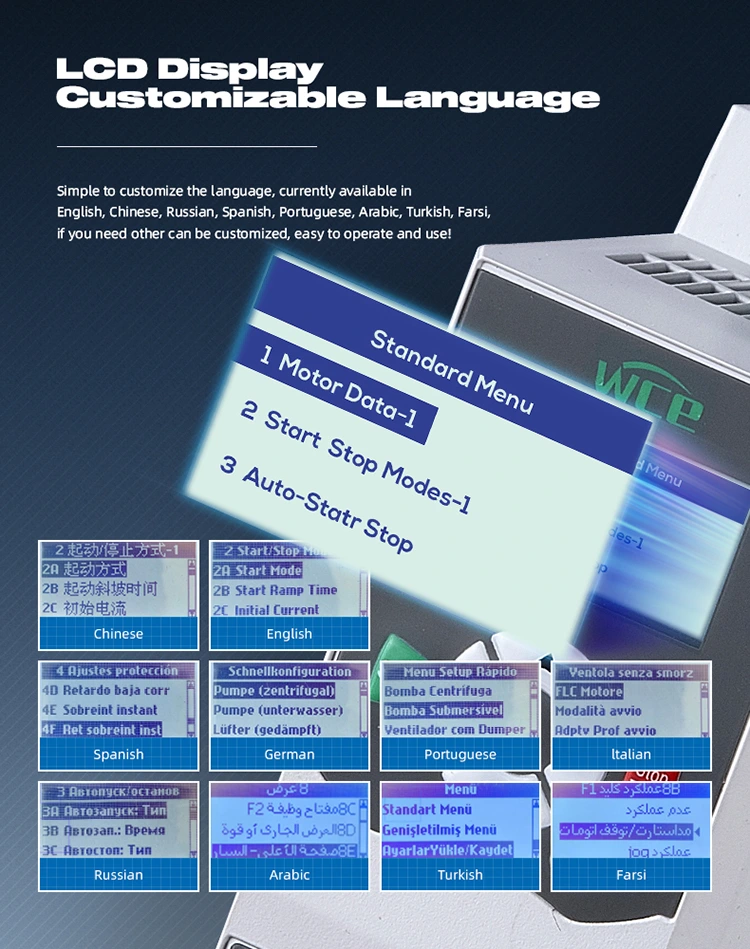

高解像度LCD 4ラインディスプレイ、操作が簡単です。複数の国語ディスプレイが付属しており、必要に応じてカスタマイズできます。

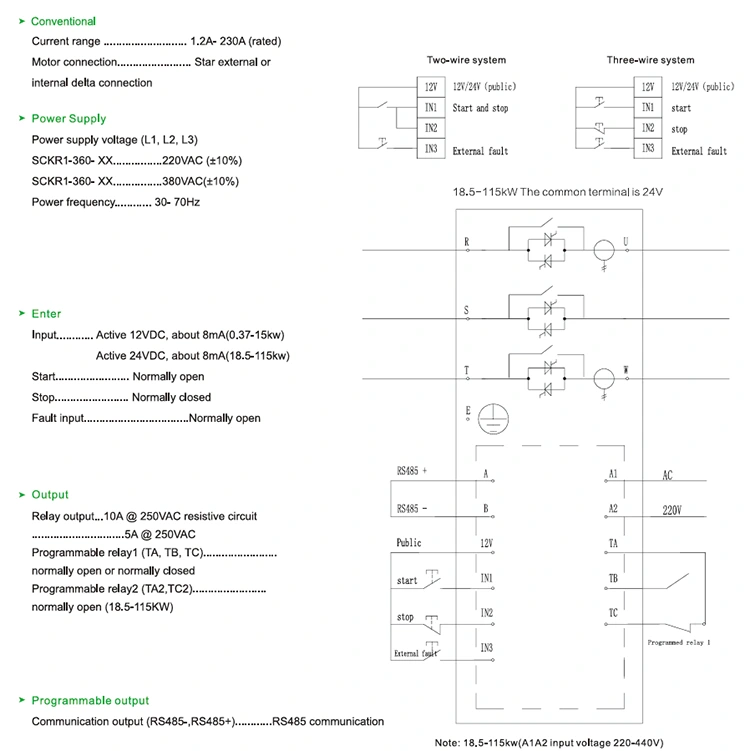

ソフトスターター配線図。
