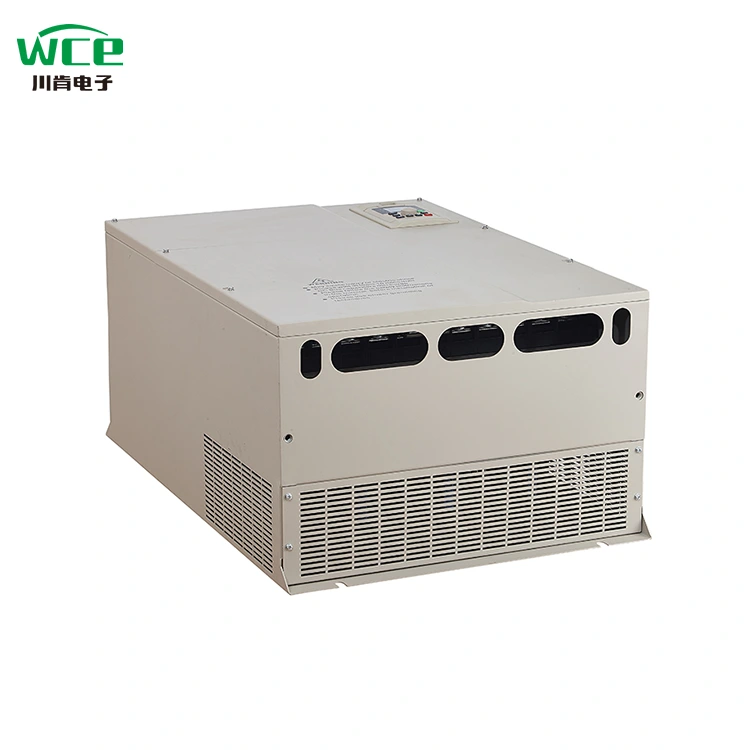

75kW インバータ可変周波数ドライブ (VFD)産業システムの互換性のある AC モーターに調整可能な速度制御を提供します。ただし、適切なドライブを選択するには、電力定格に適合するだけでは不十分です。購入者は、モーターの定格電流、供給電圧、過負荷要件、負荷特性、動作速度、周囲条件、および制御機能を考慮する必要があります。このガイドでは、75kW VFD がどのように機能するか、どこで使用できるか、どの仕様に注意が必要か、一般的な選択や設置の問題を回避する方法について説明します。また、Zhejiang Chuanken Electric Co., Ltd. と協力するエンジニア、機器メーカー、システム インテグレーター、産業販売業者向けの実用的な購入チェックリストも提供します。
産業用モーターは、ポンプ、ファン、コンプレッサー、コンベア、ミキサー、その他多くの種類の機械に動力を供給します。生産需要に応じて必要な速度が変化するアプリケーションでは、モーターをフルスピードで継続的に動作させると、不必要なエネルギー消費、機械的ストレス、またはプロセスの不安定性が生じる可能性があります。
A 75kWインバータ可変周波数駆動VFDは、選択された制御方法に従って出力周波数と電圧を調整することにより、互換性のある AC モーターの速度と動作を調整するように設計された電子モーター コントローラーです。 75kW の指定は公称出力クラスを表しますが、使用可能なモーター定格はドライブの特定の電流定格、電圧クラス、デューティ定格、および設置条件によって異なります。
機器メーカーや産業用バイヤーにとって、適切に選択された VFD は、よりスムーズな加速、制御された減速、改善されたプロセス調整、およびより柔軟なモーター動作をサポートできます。モデルによっては、モーター保護機能や監視機能も提供できます。
ただし、すべての 75kW ドライブがすべての 75kW モーターに適しているわけではありません。公称電力が同じ 2 つのドライブでも、過負荷容量、入力構成、制御性能、環境保護、および通信インターフェイスが異なる場合があります。
一般的な AC 可変周波数ドライブは、入力 AC 電力を整流器と DC リンクを通じて DC に変換し、電子スイッチング デバイスを使用して周波数調整可能な AC 出力を生成します。制御システムは、選択された動作モードとモーター要件に従って出力を調整します。
AC 誘導モーターの場合、同期速度は電源周波数とモーターの極数に関係します。一般に、周波数を下げるとモータ速度が低下し、周波数を上げると、モータとドライブの許容動作範囲内で速度が上がります。実際の誘導電動機の速度は負荷と滑りにも依存します。
多くのドライブは、簡単な速度調整のためにヘルツあたりのボルト (V/f) 制御を使用しています。センサーレスベクトル制御は、より要求の厳しい速度または負荷性能を必要とするアプリケーションでのトルク制御を向上させることができます。利用可能な機能は、特定の VFD モデルとモーター構成によって異なります。
調整可能な加速および減速ランプは、モーターの起動および停止の速度を制御するのに役立ちます。適切なランプ設定により、急激な機械的負荷が軽減され、より安定した生産がサポートされます。高慣性負荷または急速停止要件がある場合は、追加のブレーキ装置が必要になる場合があります。
モデルによっては、VFD は電流、電圧、温度、動作周波数、および障害状態を監視する場合があります。電子モーターの過負荷保護と故障診断はメンテナンス チームを支援しますが、ドライブは正しく構成され、必要な外部保護とともに使用される必要があります。
75kW VFD は、電気定格と制御機能が機器に適合する場合、中型から大型の産業用モーターの用途に適している可能性があります。代表的な用途には次のようなものがあります。
可変速度制御は、ポンプ システムの流れや圧力を調整するのに役立ちます。適切な制御戦略を使用すると、スロットル損失を削減し、圧力の安定性をサポートし、変化する需要の管理に役立ちます。ポンプの特性と最小流量要件は引き続き尊重する必要があります。
ファンの速度は、換気、冷却、またはプロセスのエアフロー要件を満たすように調整できます。多くの遠心ファン システムでは、動作点とプロセス要件が許容する場合、速度を下げることで電力需要を大幅に下げることができます。
コンベヤでは多くの場合、負荷が変化しても制御された加速と安定した速度が必要です。ドライブは、始動トルク、負荷慣性、停止要件、および頻繁な始動または過負荷の可能性に従って選択する必要があります。
ミキサー、生産設備、その他の産業用機械では、さまざまな材料や処理段階に対応するために速度を調整する必要がある場合があります。適切な VFD は動作の柔軟性を向上させることができますが、トルク プロファイルとプロセス要件が制御戦略の指針となる必要があります。
| 応用 | 典型的な管理目標 | 重要な選択要素 |
|---|---|---|
| 渦巻ポンプ | 流量または圧力の調整 | 可変トルクデューティ、PID制御、最小流量 |
| 産業用ファン | エアフローと換気制御 | 動作範囲、冷却、エネルギーの最適化 |
| コンベア | 制御された始動と安定した輸送 | 始動トルクと過負荷容量 |
| ミキサー | 調整可能なプロセス速度 | トルク要求と変化する負荷条件 |
| コンプレッサー | 許容される場合の容量調整 | コンプレッサーの互換性と始動要件 |
これらは、保証された互換性を主張するものではなく、一般的なアプリケーションの例です。機器メーカーの要件と実際の動作条件によって最終的な選択を決定する必要があります。
適切な仕様は、コストのかかる不一致、予期せぬトリップ、回避可能な試運転の遅延を防ぎます。見積もりを依頼する前に、次の技術的要素を確認してください。
まずモーターの銘板から定格電力と全負荷電流を確認します。 VFD の連続出力電流は、意図された動作条件下でモーターが必要とする電流以上である必要があります。電流能力は、モーターが高トルクまたは頻繁な過負荷下で動作する場合に特に重要です。
利用可能な電源電圧、周波数、位相構成を確認してください。ドライブの入力定格は電源に適合する必要があり、その出力はモーターと互換性がある必要があります。 75kW 定格だけでは、特定のモデルが 380V、400V、415V、またはその他の電源システムに適しているかどうかは決まりません。
過負荷要件はアプリケーションとモデルによって異なります。遠心ポンプやファンは可変トルクデューティを使用することが多いですが、負荷のかかるコンベアや一部のコンプレッサーではより大きな過負荷能力が必要な場合があります。メーカーが指定した過負荷パーセンテージ、期間、負荷定格、および関連するディレーティング条件を確認してください。
V/f制御で十分なのか、それともセンサレスベクトル制御が必要なのかを判断します。始動トルク、低速性能、速度調整、エンコーダまたはプロセスセンサーからのフィードバックが必要かどうかを考慮してください。
周囲温度、ほこり、湿気、高度、換気、およびエンクロージャの保護は、ドライブのパフォーマンスに影響を与える可能性があります。 VFD が高温の電気キャビネットまたは埃っぽい工業地域に設置される場合は、冷却要件、許容される環境条件、および必要なディレーティングを確認してください。
アプリケーションがデジタルおよびアナログ入力、リレー出力、PID 制御、障害ログ、または PLC または監視システムとの通信を必要とするかどうかを確認します。対応プロトコルや利用可能な端末は製品シリーズによって異なります。
機械が異なれば、モーターに対する要求も異なります。負荷プロファイルを理解することは、必要な電流定格、制御モード、およびブレーキ構成を決定するのに役立ちます。
遠心ポンプ、ファン、および多くのブロワーは、一般的な可変トルク用途です。一般に、速度が低下すると、トルク要求も減少します。したがって、ドライブが正しく構成されていれば、システムが長時間低速で動作する場合でも、エネルギー消費を削減できます。
コンベヤ、特定の容積式ポンプ、および一部のミキサーは、低速でもかなりのトルクを必要とする場合があります。これらのアプリケーションでは、多くの場合、適切な高負荷定格と適切な過負荷耐性を備えたドライブが必要です。低速でのモーター冷却も評価する必要があります。
大型の回転機器では減速時に回生エネルギーが発生する場合があります。モーターによって駆動されるのではなくモーターを駆動する負荷にも、特別な処理が必要になる場合があります。用途によっては、制動抵抗器、制動ユニット、回生ソリューションが必要になる場合があります。
デューティが不明な場合は、負荷の種類、始動周波数、必要な加速時間、停止時間、速度範囲、予想される過負荷条件をサプライヤーに提供してください。この情報は、単に 75kW モデルを求めるよりも役立ちます。
VFD を設置する一般的な理由はエネルギーの節約ですが、その結果はマシン、制御戦略、動作スケジュール、システム設計によって異なります。ドライブは、すべてのアプリケーションでエネルギー消費を自動的に削減するわけではありません。
多くの遠心ポンプおよびファン システムでは、速度が低下すると、必要な電力が大幅に減少する可能性があります。これにより、需要が 1 日を通して変化する場合でも節約が可能になります。ただし、実際の結果は、システム曲線、静圧、プロセス制約、およびモーターの動作効率によって異なります。
モーター効率、駆動損失、伝達損失、プロセス要件、既存の制御方法を合わせて評価します。速度範囲の選択が適切でなかったり、制御戦略が不適切であると、期待される効果が制限される可能性があります。
稼働時間、測定された電力需要、負荷変動、電気料金、メンテナンスコストを記録します。普遍的な節約率に依存するのではなく、現実的な仮定を使用して、現在のシステムと提案された VFD 制御システムを比較します。
| コスト要因 | 収集する情報 | なぜそれが重要なのか |
|---|---|---|
| エネルギー消費量 | 実測kWと年間運転時間 | 潜在的な電力削減の見積もり |
| インストール | キャビネット、配線、フィルター、および試運転 | プロジェクトの初期コストを定義します |
| メンテナンス | 検査、冷却、およびサービスの要件 | ライフサイクルコスト計画をサポート |
| プロセスパフォーマンス | 流量、圧力、速度、生産データ | 制御ソリューションが運用ニーズを満たしているかどうかを確認します |
安全な操作と信頼性の高いパフォーマンスには、正しい取り付けが不可欠です。資格のある電気担当者は、ドライブの製造元の指示、適用される電気規定、および機械の安全要件に従う必要があります。
入力電圧、位相、周波数、接地、および上流の保護装置を確認します。選択したドライブが供給システムおよび設置条件と互換性があることを確認してください。
必要な隙間、通気性、放熱性を確保してください。必要に応じて電源配線を敏感な制御配線から分離し、ケーブル配線と電磁両立性に関するメーカーのガイダンスに従ってください。
モーターの定格電圧、電流、周波数、速度、その他の必要な銘板データを構成します。メーカーの指示に従って、適切なモーター保護設定と制御モードを適用します。
回転方向、加速度、減速度、動作速度、負荷応答、故障対応などを確認してください。通常の生産のために機械をリリースする前に、完全な制御シーケンスをテストします。
パラメータ設定、配線情報、試運転記録、および関連するアラーム履歴を保存します。ドキュメントは、技術者が意図した構成を復元し、将来の問題をトラブルシューティングするのに役立ちます。
安全のため、ドライブまたはその接続機器の作業を行う前に、電源を絶縁し、メーカーの放電および検証手順に従ってください。 DC バスは、電源が切断された後も危険な電圧を保持する可能性があります。
ドライブの障害の多くは、不適切なサイジング、不十分な冷却、不適切なパラメータ設定、配線の問題、または厳しい負荷条件が原因であることが考えられます。構造化されたトラブルシューティング プロセスにより、ダウンタイムが削減され、不必要なコンポーネントの交換が回避されます。
考えられる原因としては、過剰な始動トルク要求、短い加速時間、機械的結合、不適切なモーター データ、または不適切な制御設定などが挙げられます。パラメータを調整する前に、障害履歴と負荷状態を確認してください。
換気、キャビネットの温度、冷却ファン、ヒートシンクの清潔さ、負荷を確認してください。設置場所が許容周囲温度または高度制限を超えているかどうか、およびディレーティングが必要かどうかを確認してください。
急減速または高慣性負荷は、エネルギーをドライブの DC バスに戻す可能性があります。用途や製品の設計によっては、より長い減速時間や適切なブレーキソリューションが必要になる場合があります。
モーターパラメータの精度、制御モード、速度基準信号、配線、負荷変動を確認します。閉ループ システムの場合は、関連するフィードバック デバイスと制御設定を検査します。
アラームコード、供給条件、制御配線、ネットワーク構成、接地配置を見直してください。ドライブをリセットする前に障害を記録し、原因が不明な場合は製品マニュアルまたは認定テクニカル サポートを参照してください。
予防保守はメーカーのサービススケジュールに従い、換気経路、電気接続、環境条件、障害記録の適切な検査を含める必要があります。
産業用バイヤーは、見積もりを依頼する前に完全な技術概要を準備することで、仕様のギャップや調達の遅れを減らすことができます。
浙江川建電気株式会社産業用モーター制御製品を評価する購入者向けの企業参考資料として機能します。 75kW インバータ可変周波数ドライブについて議論する場合、購入者は、適切な製品シリーズと構成を確認できるように、意図した用途と電気要件を提供する必要があります。
OEM プロジェクト、機器のアップグレード、および代理店の調達の場合、技術的適合性、文書、サービス サポート、および総運用コストに関してサプライヤーを比較することは、公称電力定格だけを比較するよりも、購入を決定するための強力な根拠となります。
75kW VFD は、出力周波数と電圧を調整することで、互換性のある AC モーターの速度と動作を制御します。モデルによっては、モーター保護、調整可能な加減速、モニタリング、産業用制御の統合も提供できます。
適切かもしれませんが、定格電力だけでは不十分です。互換性を確認する前に、モーターの定格電流と電圧、ドライブの連続出力電流、過負荷容量、デューティ定格、および動作条件を確認してください。
潜在的な用途には、工業用ポンプ、ファン、ブロワー、コンベア、ミキサー、互換性のあるコンプレッサーなどがあります。適合性は、モーターの仕様、負荷特性、必要なトルク、選択したドライブの能力によって異なります。
適切な可変速アプリケーション、特にポンプやファンの需要が時間の経過とともに変化する場合、エネルギー消費を削減できます。実際の節約量は、負荷プロファイル、システム設計、動作時間、駆動損失、制御戦略によって異なります。
必要な電圧は、特定の製品モデルと地域の電力システムによって異なります。すべての 75kW ドライブが同じ電気構成を共有していると仮定するのではなく、メーカーのデータシートと照らし合わせて供給電圧、位相、周波数を確認してください。
すべてのアプリケーションに必要なわけではありません。負荷の慣性が大きい場合、急減速が必要な場合、またはドライブに大量のエネルギーを返す場合には、制動抵抗器または別の制動ソリューションが必要になる場合があります。互換性とサイズをメーカーに確認してください。
サプライヤーの技術文書、製品の適合性、品質プロセス、サポート能力、保証条件、配送手配、およびアプリケーション要件を明確にする能力を評価します。ご注文前に正確なモデル仕様をリクエストしてください。
モーターの銘板データ、電源電圧、アプリケーションの種類、過負荷要件、制御機能、設置環境、数量、納品先を準備します。これらの詳細は、サプライヤーが適切なドライブ構成を評価するのに役立ちます。
装置、生産ライン、またはモーター制御プロジェクト用の 75kW インバーター可変周波数ドライブをお探しですか?浙江川建電気株式会社 製品情報やアプリケーション要件に関する技術的な議論について問い合わせる会社です。
適切な製品構成を確立するために、モーターの仕様、供給電圧、負荷の種類、動作条件、必要な制御機能を共有してください。明確な技術情報により、互換性、設置のニーズ、プロジェクトのコストの評価が容易になります。
お問い合わせ産業用 VFD の要件について話し合い、製品ドキュメントをリクエストし、プロジェクトに適したモーター制御ソリューションを検討します。
お問い合わせ製品情報についてモデルの入手可能性、技術的評価、認証、商業条件については、注文前にサプライヤーに直接確認してください。
