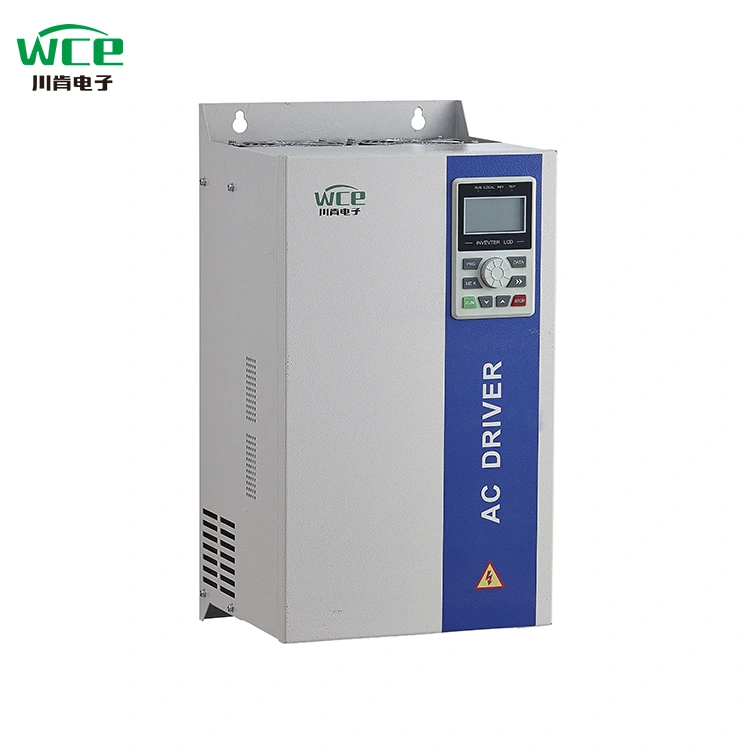

コンベアベルト用のVFD ACドライブ

WCEのSCK300シリーズドライブは、ファン、ポンプ、コンベアベルト、クラッシャー、その他の機器で広く使用されている産業用自動化用に設計された高性能の多機能ドライブです。そのコアは、高速規制の精度、省エネ、高効率、安定した操作などの特徴を備えた高度なベクター制御技術を採用し、さまざまな産業シナリオのニーズを満たすことができます。また、モバイルクラッシャーインバーターコントロールキャビネットのカスタムソリューションも作成しました。これは、全国の多くの場所で完全に動作しています。

製品パラメーター（仕様）

製品機能

●I/O機能

◆入力電圧範囲：220V/380V/660V±15％

◆入力周波数範囲：47〜63Hz

◆出力電圧範囲：0〜定格入力電圧

出力周波数範囲：0〜400Hz

●機能的な機能

◆周波数設定モード：デジタル設定、アナログ設定、シリアル通信設定、マルチスピード、PID設定など。

◆PID制御機能

◆マルチスピード制御機能：16速度制御

◆スイング周波数制御機能

◆機能を停止せずに瞬間的な停電

◆Quick/Jog Key機能：ユーザーが自由に定義した多機能ショートカットキー

◆自動電圧調整機能：電源電圧が変化すると、出力電圧を自動的に一定に保つことができます

◆最大25種類の障害保護機能を提供する：電流、電圧、電圧、温度上、位相損失、過負荷、その他の保護機能を介して提供する

●周辺インターフェイス機能

◆プログラム可能なデジタル入力：8入力

◆プログラム可能なアナログ入力：AI1：0〜10V入力、AI2：0〜10Vまたは0〜20MA入力

◆コレクター出力を開く：1出力

◆リレー出力：2出力

◆アナログ出力：2つの出力、それぞれ0/4〜20mAまたは0〜10V

●技術的なパフォーマンス特性

◆制御モード：PGベクトル制御、V/F制御、トルク制御なし。

◆過負荷容量：150％の定格現在の60年代。 180％の評価現在の10秒

◆トルクの開始：PGベクター制御なし：0.5Hz/150％（SVC）

◆速度比：PGベクトル制御なし：1：100

製品アプリケーション

製品は、鉱業、ファン、ポンプ、新しいエネルギー機器、その他の機会に使用できます。

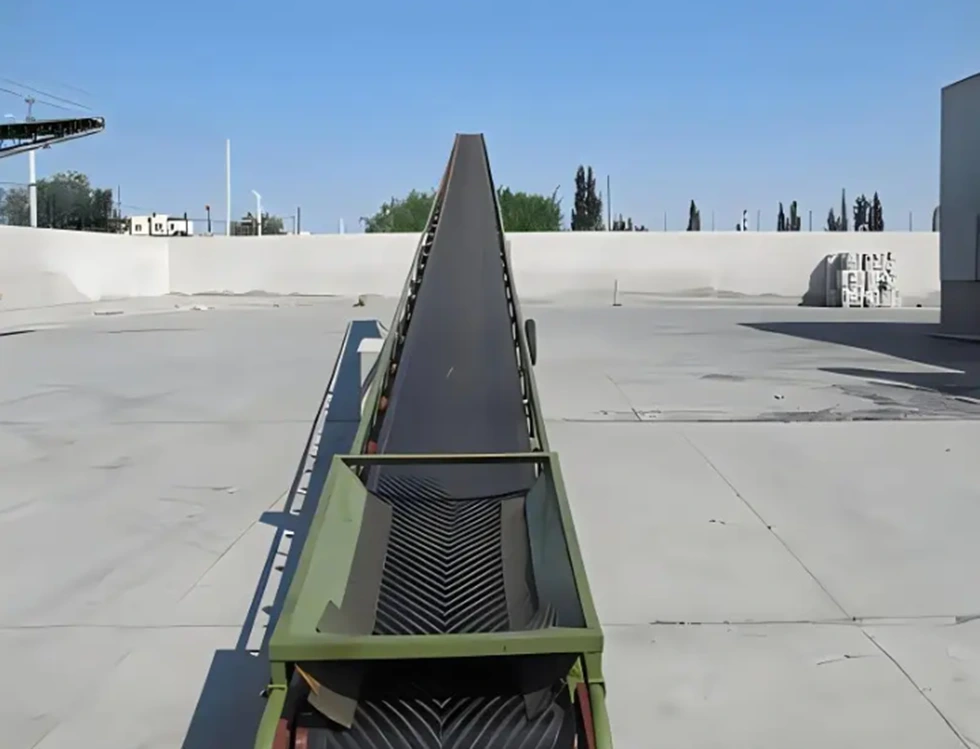

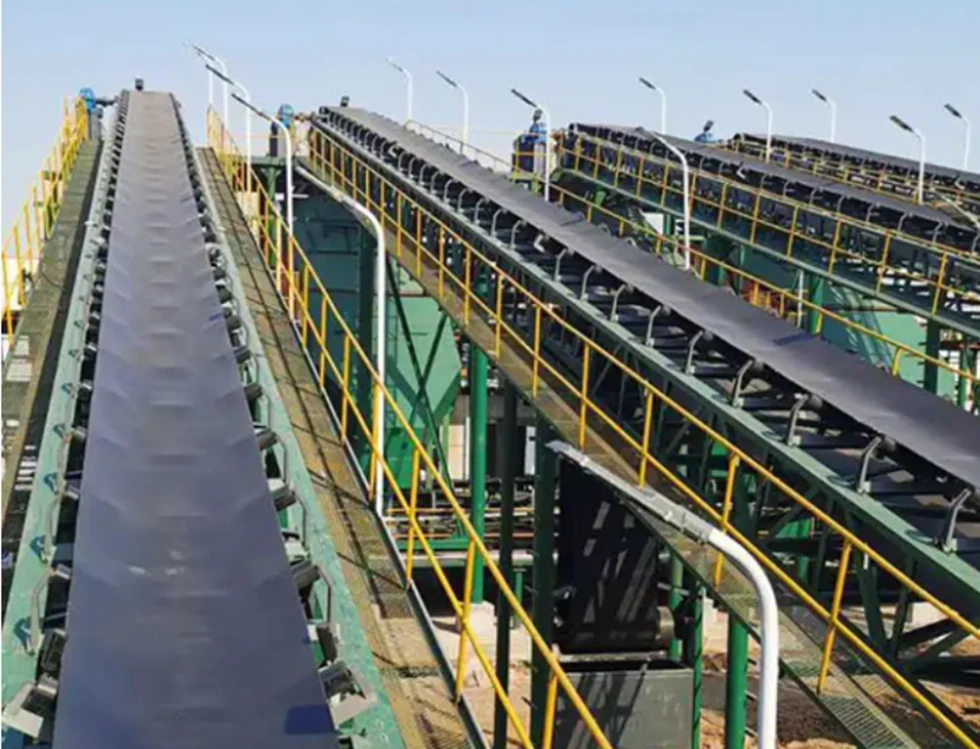

コンベアベルト、輸送商品

コンベアシステムでの周波数コンバーターの適用は、効率的かつ正確な材料送信と並べ替えを実現するための重要なテクノロジーの1つです

1。マルチスピード材料伝送

シナリオ：物流倉庫のさまざまなサイズ/ウェイトのパッケージを転送

気がついた：

複数の速度パラメーター（30Hz/50Hz/80Hzなど）のセットがプリセットされ、PLCまたはHMIによって切り替えられます。

光電センサーと組み合わせて、パッケージサイズを検出すると、速度を自動的に一致させます（大規模な低速アンチスリップ、小さな高速効率）。

2。正確な位置決めと並べ替え

シナリオ：Express Sorting Centerは、目的地ごとに区画を迂回させます

気がついた：

エンコーダフィードバック +インバーター閉ループ制御、最大±1mmまでの精度を配置します。

パッケージがソートポートに到着すると、インバーターはプッシュロッド/ロボットアームアクションと組み合わせて固定停止（DCブレーキ +ゼロスピードホバー）を実行します。

3。同期コラボレーションコントロール

シナリオ：マルチセグメントコンベアベルトリレートランスミッション

気がついた：

マスター/スレーブ制御モード：マスター周波数コンバーターは周波数命令を送信し、スレーブマシンはModbus/Canopenを介して同期します。

カスケード制御：リアコンベアは、アイテムの蓄積を回避することを避けて、フロントより5％高速です。

エアコンプレッサー

エアコンプレッサーインバーターは、あらゆる種類のエアコンプレッサーに合わせた特別なインバーターです。空気圧縮機の可変周波数変換は、ガス供給圧を安定させることができます。圧力レギュレータを介して、空気圧縮機は設定された圧力値の下で動作し続けることができ、圧力は安定して信頼性が高く、圧力は段階的に設定され、いつでも調整可能になります。ソフトスタートを実現するためのモーター、コンプレッサーサービスの寿命とメンテナンスサイクルは大幅に拡張されます。エアコンプレッサーの排気量は、エアコンプレッサーの速度によって制御され、シリンダーのエアバルブプレートは繰り返し開閉して閉じられ、バルブシートやスプリングなどの作業条件が大幅に改善され、高温と高圧ガスの鋭い流れと影響が削減され、メンテナンス作業負荷が削減されます。

LCDは、あなたの好みに応じて、複数の言語テキストとグラフィック、LEDディスプレイ番号、より直感的な表示を表示します

VFDボリュームは、大きな構造、より大きなラジエーター、製品利用率であり、トロピカルなどの高温環境で通常機能します。

さまざまな種類の入力モードと出力モードをカスタマイズできます。

3P 380V出力への1.3P 380V入力。

2. 3P220V出力への3P220V入力。

3.3P660V出力への3P660V入力。

4. 3P 380V出力への1P220V入力。

5。1P220V3P220V出力への入力。

速度追跡機能により、より良いダブルスタートができます。

Modbus RTU通信が付属しており、拡張カードを追加することでModBus TCP、PrpFibus、Profinetを実装することもできます。

VFD配線図
