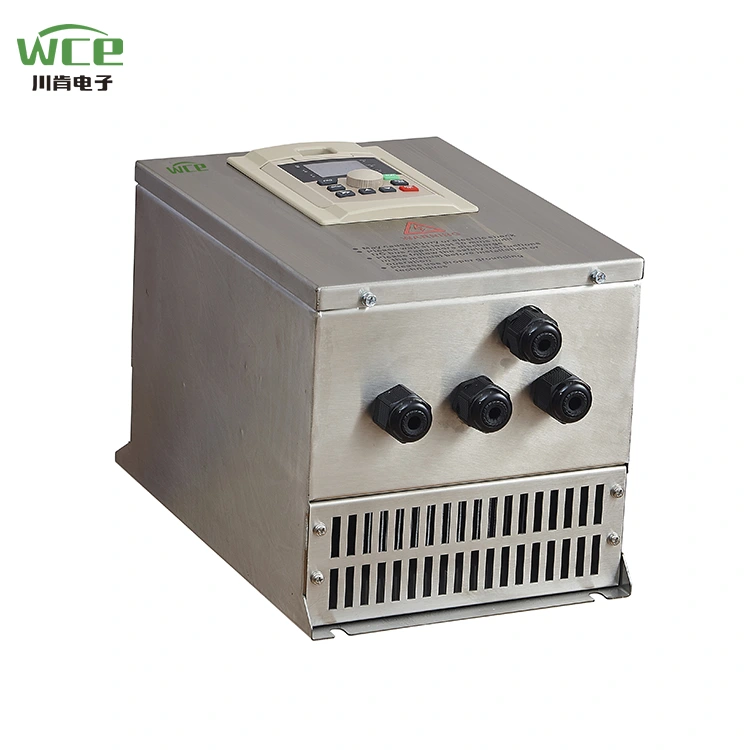

45kWウォーターポンプ周波数インバーター

WCEのSCK300シリーズドライブは、ファン、ポンプ、コンベアベルト、クラッシャー、その他の機器で広く使用されている産業用自動化用に設計された高性能の多機能ドライブです。そのコアは、高速規制の精度、省エネ、高効率、安定した操作などの特徴を備えた高度なベクター制御技術を採用し、さまざまな産業シナリオのニーズを満たすことができます。また、モバイルクラッシャーインバーターコントロールキャビネットのカスタムソリューションも作成しました。これは、全国の多くの場所で完全に動作しています。

製品パラメーター（仕様）

製品機能

●I/O機能

◆入力電圧範囲：220V/380V/660V±15％

◆入力周波数範囲：47〜63Hz

◆出力電圧範囲：0〜定格入力電圧

出力周波数範囲：0〜400Hz

●機能的な機能

◆周波数設定モード：デジタル設定、アナログ設定、シリアル通信設定、マルチスピード、PID設定など。

◆PID制御機能

◆マルチスピード制御機能：16速度制御

◆スイング周波数制御機能

◆機能を停止せずに瞬間的な停電

◆Quick/Jog Key機能：ユーザーが自由に定義した多機能ショートカットキー

◆自動電圧調整機能：電源電圧が変化すると、出力電圧を自動的に一定に保つことができます

◆最大25種類の障害保護機能を提供する：電流、電圧、電圧、温度上、位相損失、過負荷、その他の保護機能を介して提供する

●周辺インターフェイス機能

◆プログラム可能なデジタル入力：8入力

◆プログラム可能なアナログ入力：AI1：0〜10V入力、AI2：0〜10Vまたは0〜20MA入力

◆コレクター出力を開く：1出力

◆リレー出力：2出力

◆アナログ出力：2つの出力、それぞれ0/4〜20mAまたは0〜10V

●技術的なパフォーマンス特性

◆制御モード：PGベクトル制御、V/F制御、トルク制御なし。

◆過負荷容量：150％の定格現在の60年代。 180％の評価現在の10秒

◆トルクの開始：PGベクター制御なし：0.5Hz/150％（SVC）

◆速度比：PGベクトル制御なし：1：100

製品アプリケーション

製品は、鉱業、ファン、ポンプ、新しいエネルギー機器、その他の機会に使用できます。

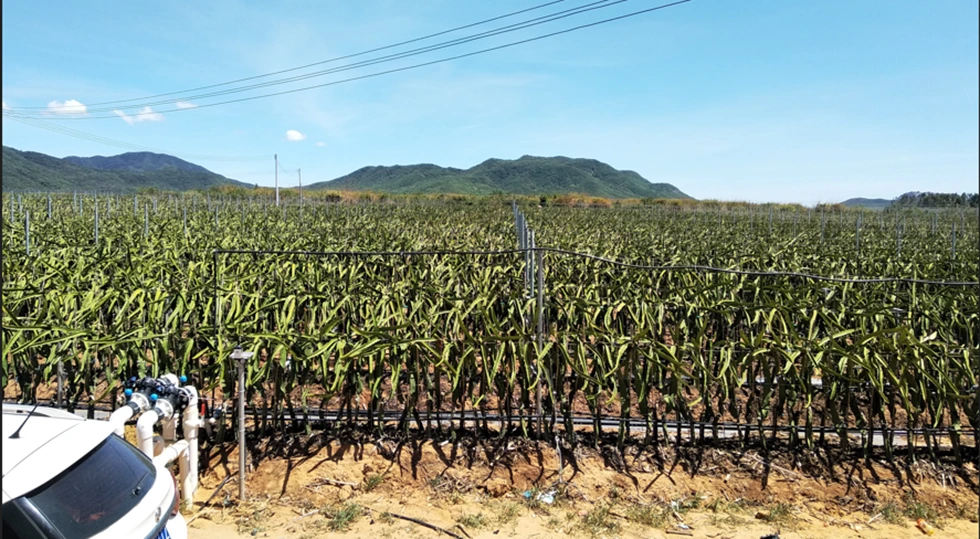

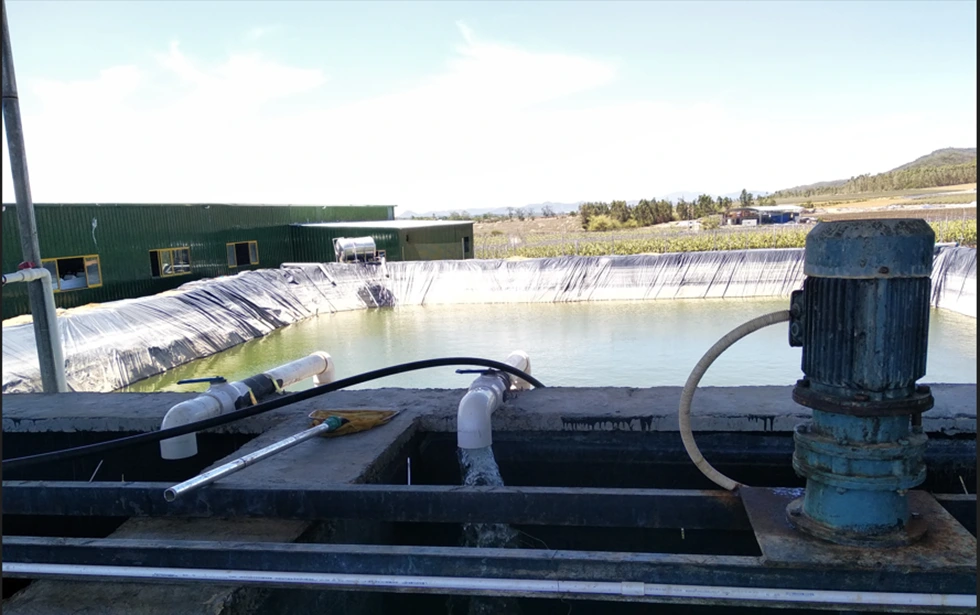

野外灌漑

農業灌漑では、一定の圧力供給のためのVFDがほぼ標準です。まず第一に、ポンプを起動する過程で、VFDは動作周波数を徐々に増加させることができるため、ポンプがゆっくりと走ることができ、水がパイプラインにあまり影響を与えないようにします。 VFDは、リモート圧力計または圧力センサーと組み合わせて使用​​して、パイプの圧力を均等にします。最後に、VFDは圧力保護パイプラインを制御できますが、それ自体の過負荷、過負荷、過圧、圧力保護を介してポンプの損傷を減らすこともできます。

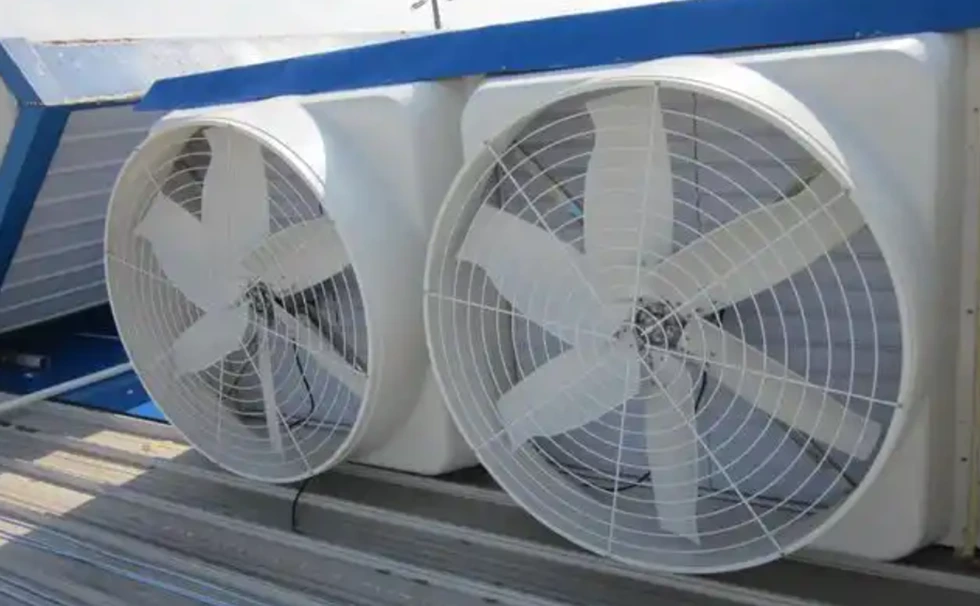

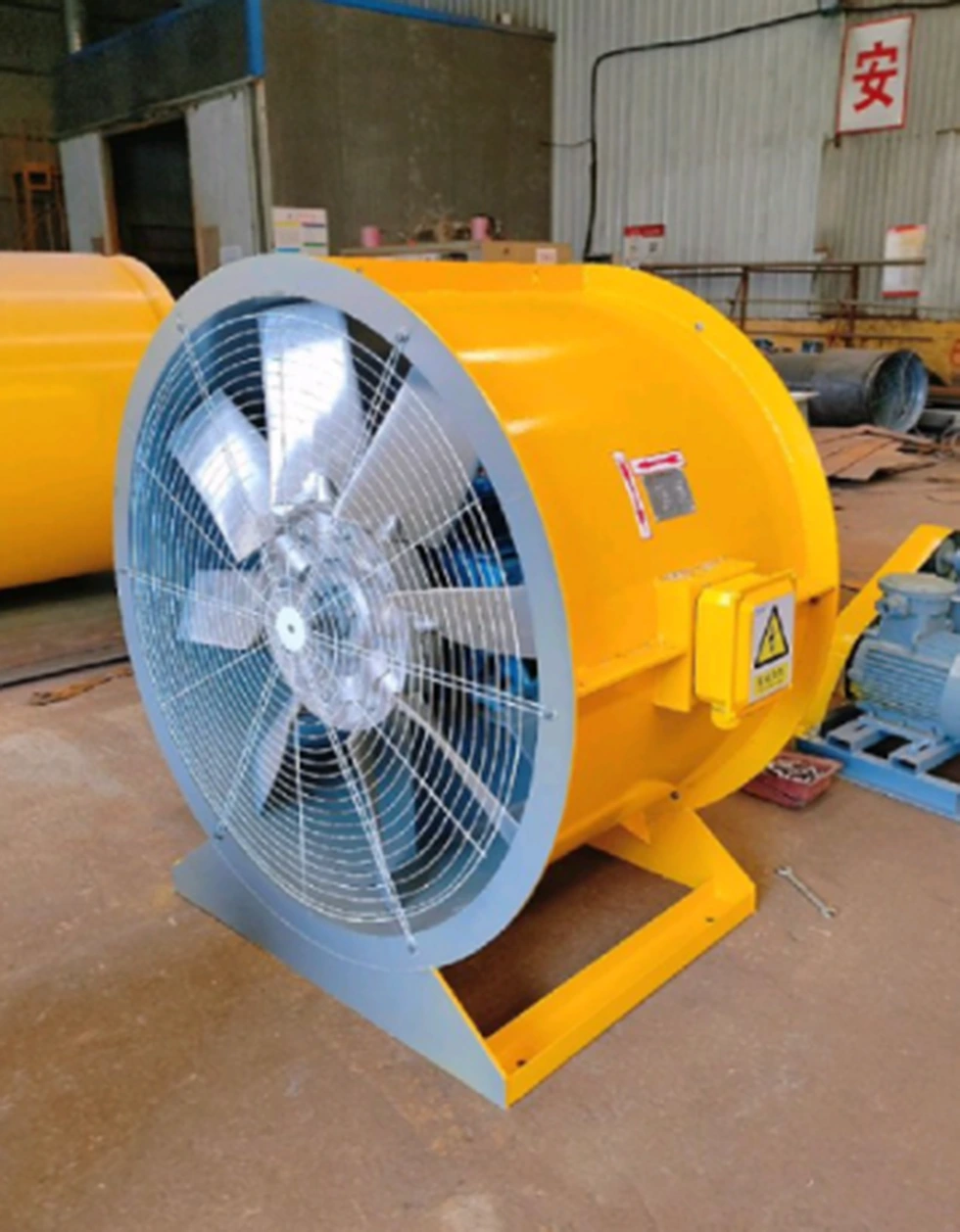

ファン

ファンの分野での周波数コンバーターの適用は、エネルギー消費を大幅に削減するだけでなく、インテリジェントな制御を通じてシステムの精度と自動化レベルを改善します。 WCEのSCK300シリーズは、互換性と省エネアルゴリズムが高いため、大規模な職業ファンに対する小さな換気者の多様なニーズをカバーし、企業がグリーンで効率的な生産を達成するのに役立ちます。

LCDは、あなたの好みに応じて、複数の言語テキストとグラフィック、LEDディスプレイ番号、より直感的な表示を表示します

VFDボリュームは、大きな構造、より大きなラジエーター、製品利用率であり、トロピカルなどの高温環境で通常機能します。

さまざまな種類の入力モードと出力モードをカスタマイズできます。

3P 380V出力への1.3P 380V入力。

2. 3P220V出力への3P220V入力。

3.3P660V出力への3P660V入力。

4. 3P 380V出力への1P220V入力。

5。1P220V3P220V出力への入力。

速度追跡機能により、より良いダブルスタートができます。

Modbus RTU通信が付属しており、拡張カードを追加することでModBus TCP、PrpFibus、Profinetを実装することもできます。

VFD配線図。
