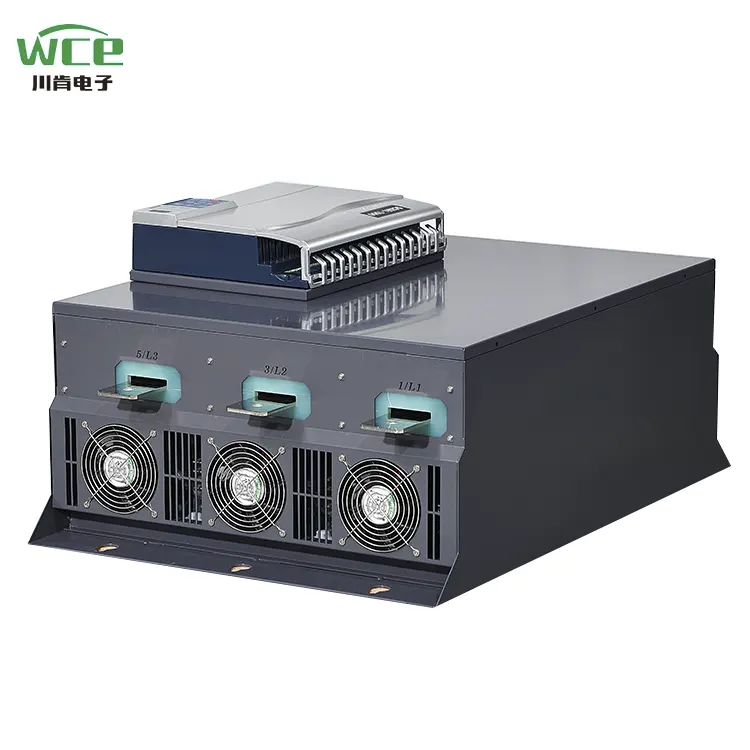

バイパスソフトスターター630kWに組み込まれた3フェーズ660V

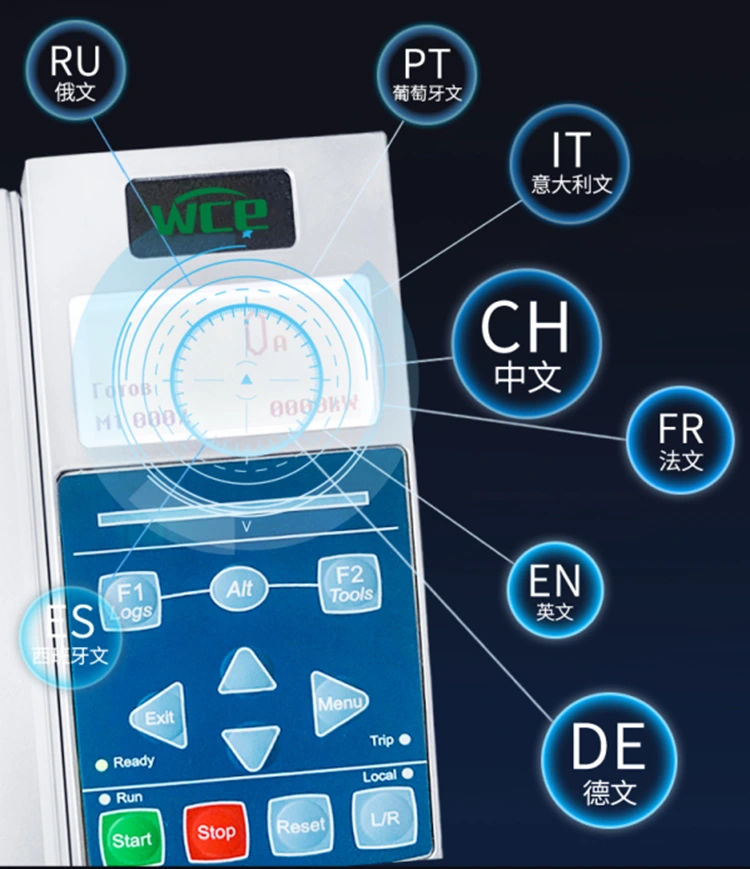

インテリジェントな相互作用と便利な操作： 7000シリーズのソフトスターターには、LCD液晶ディスプレイが装備されており、シンプルで直感的なインターフェイスデザインとスムーズで便利な操作エクスペリエンスを備えています。このシステムには、8言語ディスプレイ機能が装備されており、特定の国語のカスタマイズをサポートし、さまざまな地域のユーザーのニーズを完全に満たしています。

マルチコミュニケーションとリモートインテリジェントコントロール：標準のModbus 485通信機能が装備されており、Siemens Profibus Protocolや携帯電話アプリなどのカスタマイズされた通信方法もサポートし、ユーザーが効率的なリモートデバッグと正確な制御を達成し、空間制限を破るのに役立ちます。

優れたパフォーマンスと長期にわたる耐久性： 通常のACコンタクタと比較して真新しいカスタムDCコンタクタを装備しているため、その性能は3倍に改善され、安全性は25％増加し、省エネ効率は20％に達し、サービス寿命は100,000倍を超え、機器の安定した操作の信頼できる保証を提供します。

効率的な熱放散と安定した動作：24Vの高速DCファンと革新的な360°オールラウンド熱散逸設計を備えた強力な風力を提供し、機器が操作中に良好な熱散逸状態と安定した性能を維持することを保証します。

深い協力と品質のアップグレード： 私たちは、国内の上場企業であるHubei Taijiと深く協力し、市場の一般的なモジュールとは異なるカスタマイズされたモジュールとサイリスタを採用しました。これにより、負荷容量が大幅に向上し、機器の効率的な動作のための強固な基盤があります。

合理化されたデザイン、コスト削減：外部バイパスコンタクターを設置したり、インストールスペースを効果的に節約したり、ケーブルコストを削減したり、設置プロセスを簡素化したり、インストールをより便利かつ速くしたりする必要はありません。

革新的な制御、簡単なスタート： 従来のソフトスターターと比較して、新しい正方形のトルク開始制御方法が追加され、より大きな開始トルクを提供し、簡単で滑らかなスタートを実現し、より複雑な労働条件に適応します。

リアルタイムの監視、安全保証：PT100入力端子を装備し、モーター温度をリアルタイムで監視し、モーターの動作状態を迅速に把握し、異常な温度によって引き起こされる障害を効果的に防ぎ、モーターの安全な動作を確保できます。

人間化されたデザイン、心配のないインストール： プラグアンドプルコントロール端子ブロックを採用し、設置と操作をシンプルで便利にします。ターミナルブロックを取り外して配線を完了し、再注入するだけで、設置効率が大幅に向上します。

シミュレーションテスト、信頼できる検証： 操作シミュレーション機能が装備されています。ソフトスターターのメイン回路が電源電圧に接続されていない場合でも、モーターの開始、実行、停止プロセスをシミュレートでき、ソフトスターター自身のコンポーネントの動作状態が正常かどうかを迅速に確認できます。

緊急支援と継続的な操作： 緊急開始機能が追加されました。サイリスタの1つのフェーズが突然故障した場合でも、ソフトスターターは通常の動作を維持し、主要な機器の継続的な動作を確保し、シャットダウンのリスクを減らすことができます。

製品パラメーター（仕様）

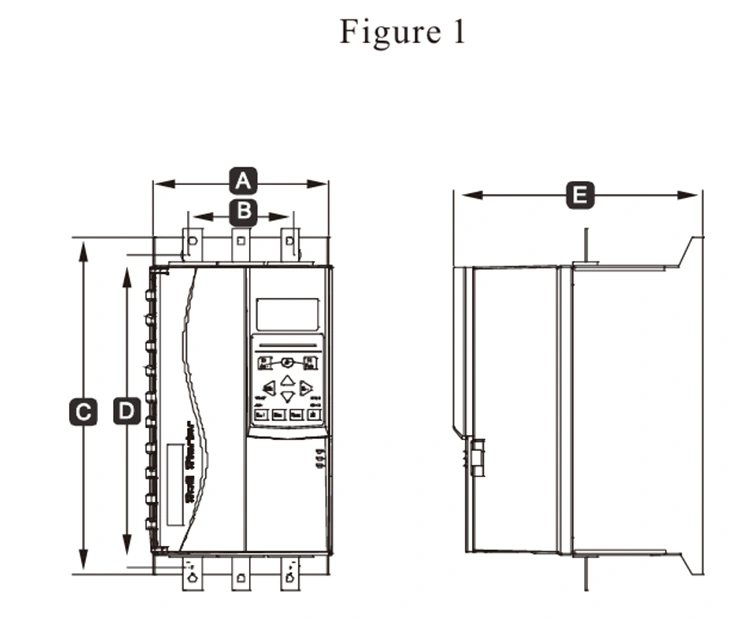

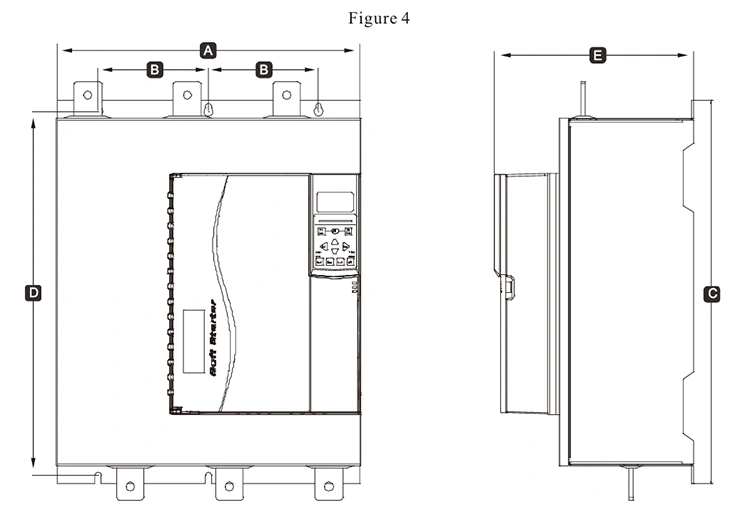

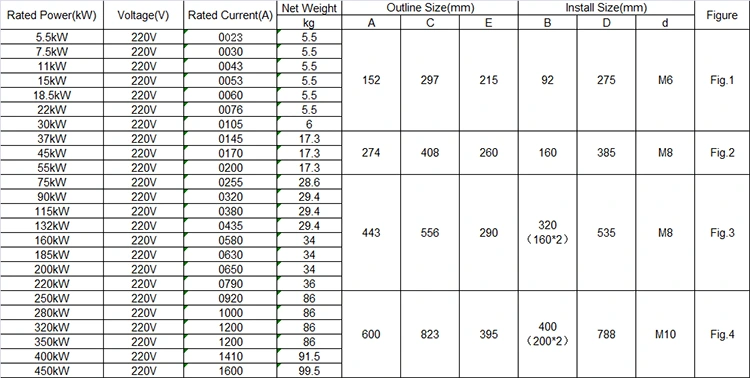

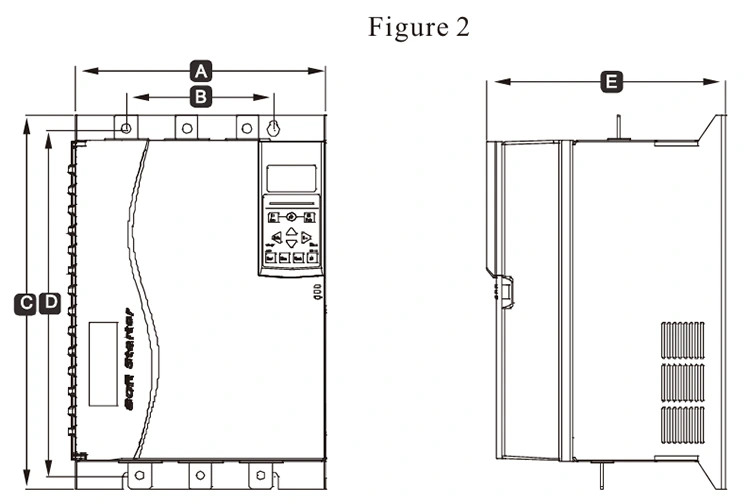

220Vのサイズ、重量、電流

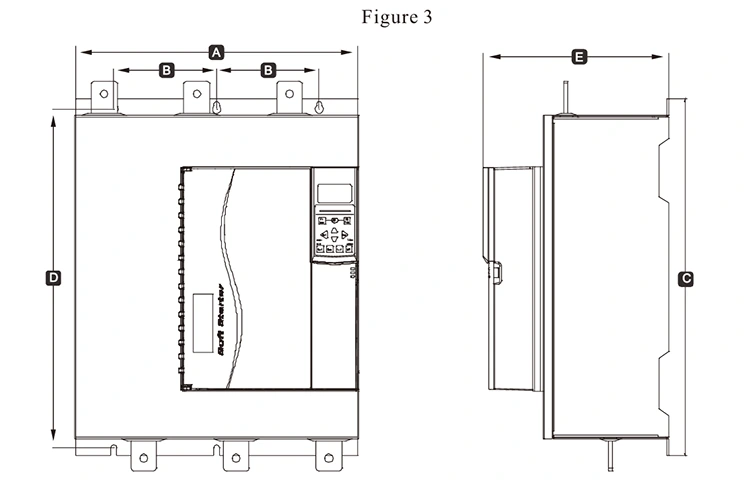

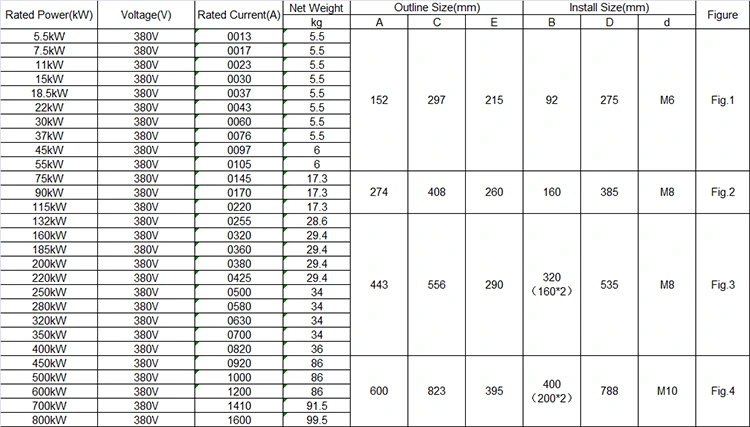

380Vのサイズ、重量、および電流

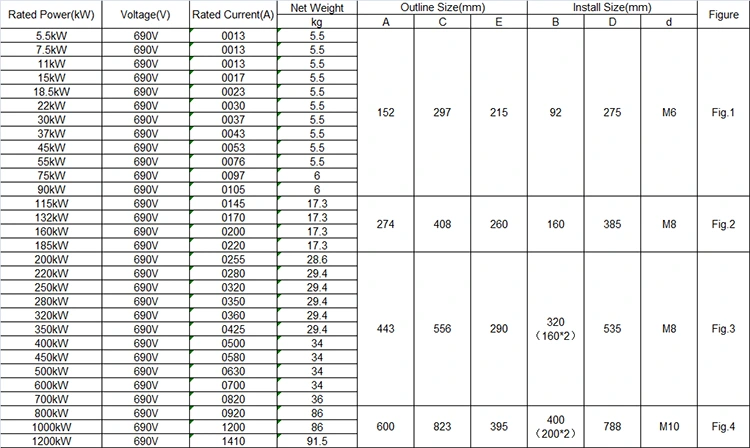

690Vのサイズ、重量、電流

製品機能

1。通信機能

Modbus RTU通信が付属しており、拡張カードを追加することでProfibusおよびProfinet通信を追加できます。

2、外部キーボード+4行LCD画面にすることができます

キーボードをすばやく挿入して削除して、リモート操作のニーズを満たすことができます。

3、より包括的な運動保護機能

過電圧保護、低電圧保護、過電流保護、過負荷保護、過負荷保護、フロード障害、サイリスタ断層、三相電流のバランス、過熱保護など。

4、広い電源電圧範囲

220-690Vの一般的な目的の主電源入力電圧を満たします。

5。プラグ可能な端子

1つの通信端子、5つのグループのデジタル入力端子、1つのアナログ出力のセット、3セットのプログラム可能なリレー、モーターサーミスタ端子、PT100温度端子。

◆3相電源：AC220V、AC380V、AC690V±10％

◆定格電流：13A-1600A、

◆該当するモーター：一般的なリスケージタイプAC非同期モーター

◆開始モード：電圧ランプ、電流ランプ、トルク

◆駐車モード：ソフトストップ、フリーストップ、ブレーキストップ、適応停止。

◆論理入力：インピーダンス1.8kΩ、電源 +24V

◆開始周波数：1時間あたり10回以下を開始することをお勧めします

◆保護レベル：IP20

◆冷却モード：空冷

◆インストールモード：壁掛け

◆環境条件：高度は2000メートルを超え、容量をそれに応じて減らす必要があり、周囲温度は-10〜 +40°Cです。

対応する湿度は、95％（20°±5℃）を超えず、可燃性、爆発性、腐食性ガス、導電性ダスト、屋内設置、良好な換気、0.5g未満の振動なし

製品アプリケーション

製品は、冶金および化学産業、コンプレッサー、クレーン、地方自治体のエンジニアリングの機会で使用できます。

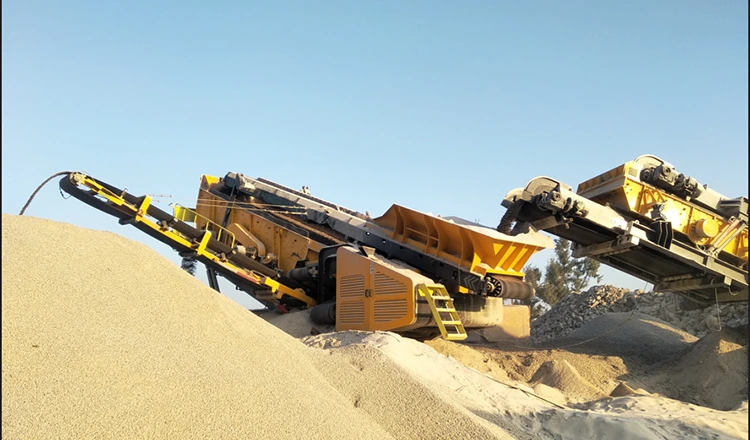

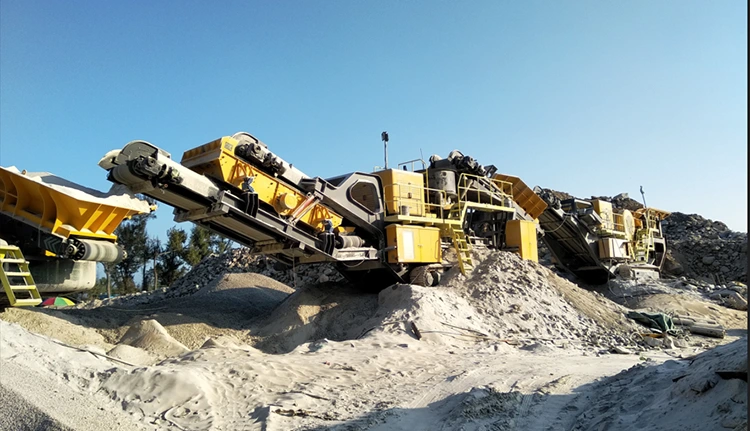

クラッシャー、さまざまなサイズの石をソートします。

オンラインソフトスターターは、クラッシャー業界で広く使用されており、インパクトクラッシャー、ジョークラッシャー、コーンクラッシャー、ハンマークラッシャーなどで使用できます。高出力ホストで使用し、開始電流を減らし、機械的影響を減らすことができます。ソフトスターターは、クラッシャーの実際の負荷に応じてモーターの出力電力を自動的に調整できます。粉砕機が荷重や軽負荷動作をしている場合、ソフトスターターはモーターの電圧と電流を減らし、モーターが省エネの目的を達成するために低電力で走るようにします。統計によると、ソフトスターターを使用した後、クラッシャーのエネルギー消費は約10％〜30％減少できます。

エアコンプレッサー

エアコンプレッサーソフトスターターは、さまざまなエアコンプレッサー用に合わせた特別なソフトスターターです。空気コンプレッサーにソフトスターターを設置すると、空気供給の圧力を安定させることができ、圧力レギュレータを介して、空気コンプレッサーは設定された圧力値の下で動作し続けることができ、圧力は安定して信頼性が高く、圧力は段階的に設定され、いつでも調整可能になります。ソフトスタートを実現するためのモーター、コンプレッサーサービスの寿命とメンテナンスサイクルは大幅に拡張されます。エアコンプレッサーの排気量は、エアコンプレッサーの速度によって制御され、シリンダーの空気バルブプレートは繰り返し開閉して閉じられ、バルブシートやスプリングなどの作業条件が大幅に改善され、高温と高圧ガスの急激な流れと衝撃が回避され、メンテナンス作業負荷が低下します。

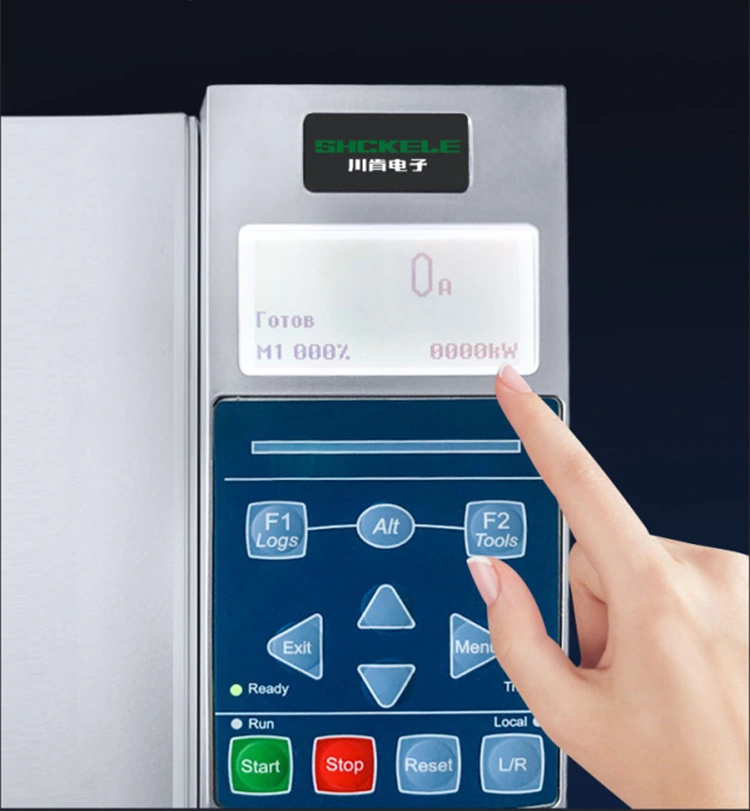

高解像度LCD 4ラインディスプレイ、操作が簡単です。複数の国語ディスプレイが付属しており、必要に応じてカスタマイズできます。キーボードはプラグ可能で移動しやすいです。

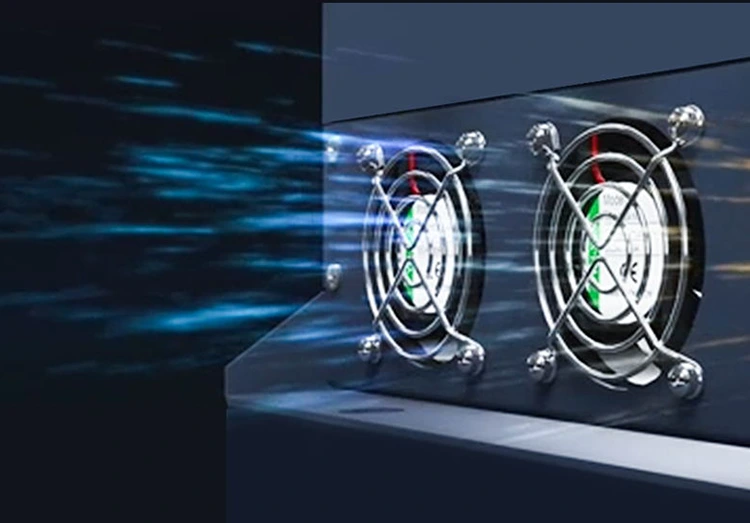

内部バイパスソフトスターターを備えたサイリスタは、起動中にのみ動作し、操作中にコンタクタに切り替えるため、熱が少なくなります。ただし、コンタクタを冷却するためにファンをインストールしました。ファンをインストールして冷却します。すべての75kW以下の7000シリーズのソフトスターターには、24Vの高速DCファンが装備されており、360°のオールラウンド熱散逸と強力な風力を提供します。過熱によって引き起こされる予期しないシャットダウンを減らすだけでなく、ソフトスターターのサービス寿命を大幅に延長します。

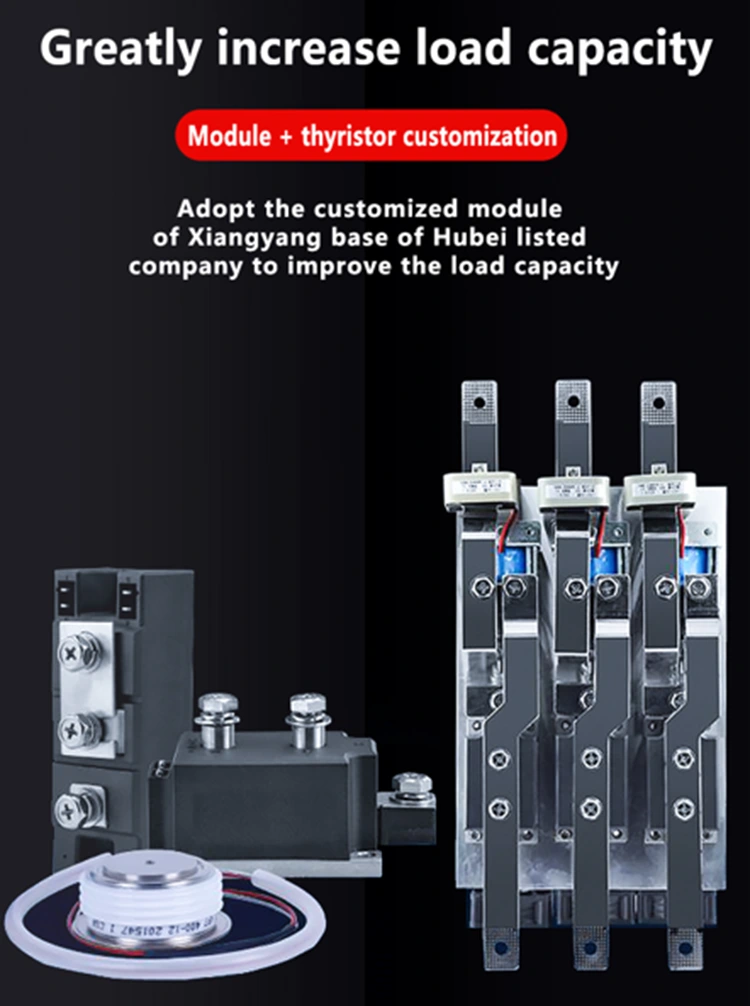

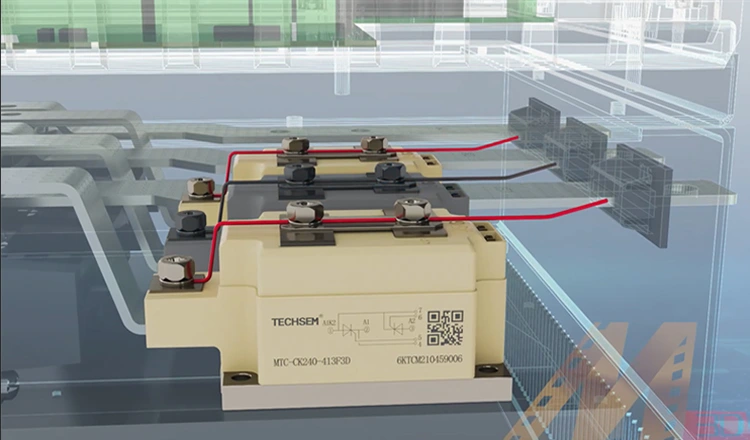

私たちは、国内の上場企業であるHubei Taijiと深く協力し、市場で提供されている一般的なモジュールとは異なるカスタマイズされたモジュールとサイリスタを使用して、負荷容量を改善します。 当社のDCコンタクタも特別にカスタマイズされており、すべてシルバーコンタクトが備わっています。コンタクトの接触面は大きく、100,000近くのエンゲージメント時間を達成することができ、サービス寿命が大幅に増加します。

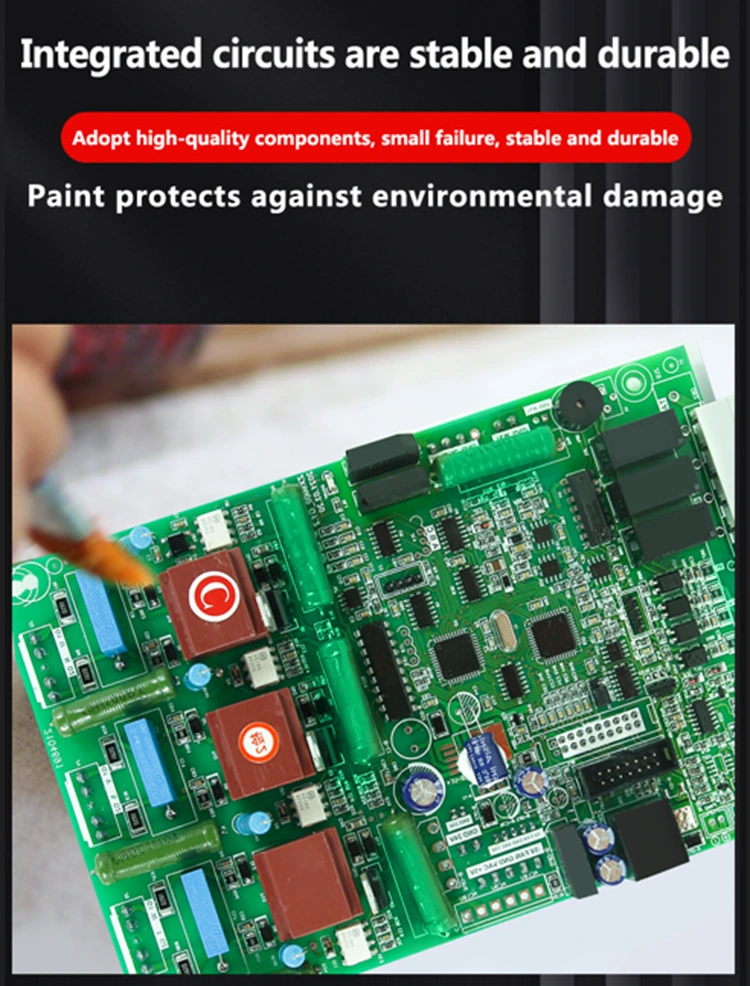

ソフトスターターサーキットボードブラシペイント（通常は3つのアンチ塗装、断熱塗料、または湿気のあるコーティング）の主な目的は、回路基板のサービス寿命が長くなるように、複雑な作業環境で回路基板の安定性と寿命を保護することです。耐久性と安全性の向上。

ユニークな緊急操作機能。サイリスタの1つのフェーズが損傷している場合、従来のソフトスターターは動作できません。 7000シリーズの緊急操作機能により、ソフトスターターは、サイリスタの1つのフェーズが分解されたときに緊急時に動作し、ユーザーの機械の損傷とシャットダウンによって引き起こされる経済的損失を減らします。

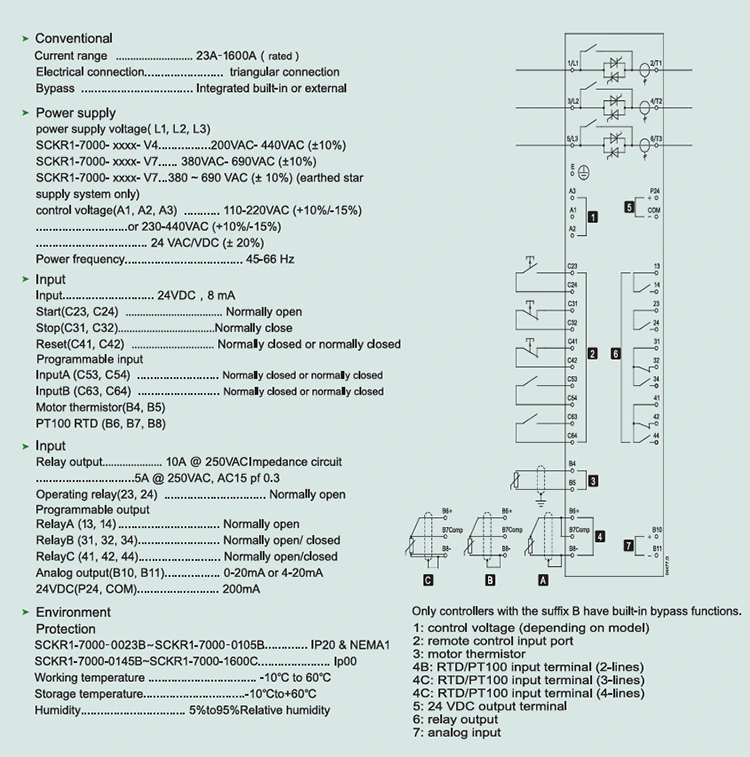

ソフトスターター配線図。
