VFDの簡単なトラブルシューティング-IGBT rectifierブリッジ

警告：

測定の前に、VFDが電源が切れ、電力線R、S、T、および出力ラインU、V、Wが除去されるようにする必要があります。 p+/n-を測定した後にのみ、操作を実行できません！

VFDの整流モジュールを測定します。

まず、マルチメーターを「ダイオード」位置に設定し、次にマルチメーターの赤と黒のテストリードを使用して、以下の手順に従ってください。

次に、DCバスの正のターミナルP（+）にブラックテストリードを使用してタッチし、R、S、およびTをRed Test Leadで順番にタッチします。マルチメーターに表示された値を記録します。

第三に、DCバスの負の端子N（ - ）に赤いテストのリードに触れ、ブラックテストリードにr、s、およびtに触れて、マルチメーターの表示値を記録します。

第4に、6番目の測定値の表示された値が基本的にバランスが取れている場合、VFDの修正に問題がないことを示します。それ以外の場合、対応する位置の整流モジュールが損傷しています。

VFDのIGBTモジュールを測定します。

まず、マルチメーターを「ダイオード」位置に設定し、次にマルチメーターの赤と黒のテストリードを使用して、以下の手順に従ってください。

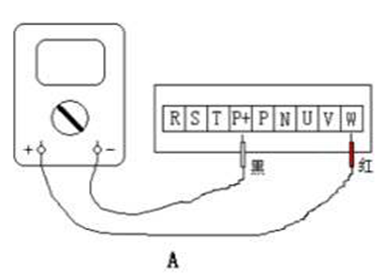

第二に、ブラックテストリードでDCバスの正の端子P（+）にタッチし、Red Test LeadでU、V、およびWに順番にタッチします。マルチメーターに表示された値を記録します。

第三に、DCバスの負の端子N（ - ）に赤いテストのリードをタッチし、ブラックテストのリードに並んでU、V、およびWに触れ、マルチメーターの表示値を記録します。

第4に、6番目の測定値の表示された値が基本的にバランスが取れている場合、VFDのIGBTインバーターに問題がないことを示します。それ以外の場合、対応する位置にあるIGBTインバーターが損傷しています。
