3フェーズ380Vオンラインソフトスターター

6800シリーズソフトスターター：優れたパフォーマンスが業界をリードしています

産業用電気機器の分野では、ソフトスターターの性能は、機器の動作効率と安定性に直接影響します。多くのユニークな利点があるため、6800シリーズのソフトスターターは市場で際立っており、多くの企業の最初の選択肢になりました。

1、人間化された操作インターフェイス、完全に便利です

6800シリーズのソフトスターターには、LCDディスプレイと、ユーザーが複雑なパラメーター設定と日常業務を簡単に実行できるようにする明確なインターフェイスが装備されています。より親密なのは、システムには中国語と英語のディスプレイの2つの言語が付属しており、さまざまな地域のユーザーのニーズを満たすことです。

2、強力な通信機能、リモートコントロールは心配です

この一連のソフトスターターには、従来のModbus 485通信機能が付属しており、さまざまな自動制御システムに簡単にアクセスして、リモートモニタリングとデバッグを実現できます。それだけでなく、ユーザーのニーズに応じてカスタマイズされたモバイルアプリも、ネットワークカバレッジがある限り、ユーザーはいつでもどこでもソフトスターターをリモート制御でき、機器管理の柔軟性と適時性を大幅に改善し、企業のインテリジェントな生産に強力なサポートを提供します。

3、絶妙なデザイン、簡単で便利なインストール

6800シリーズのソフトスターターは、設置スペースと利便性を念頭に置いて設計されています。新しい機器の設置であろうと古いシステムの変換であろうと、その小さなサイズと軽量の重量は、さまざまなシナリオに簡単に適応できます。インストールプロセスはシンプルで高速で、インストール時間と人件費を効果的に節約できます。

4、安定した動作を確保するための効率的な熱散逸

熱散逸性能は、ソフトスターターの安定した動作の鍵です。 6800シリーズは、24Vの高速DCファンを採用して、360°のオールラウンド熱散逸と強風を達成します。これにより、機器の動作によって生成される熱が迅速に消散できます。ソフトスターターがさまざまな労働条件下で安定した動作を維持し、機器のサービス寿命を延長し、過熱による故障の発生率を減らすことができます。

5、多様なニーズを満たすための複数の制御方法

従来のソフトスターターと比較して、6800シリーズには新しい正方形のトルク開始制御があります。開始時に、より大きなトルクを出力できるため、特に大ファン、ウォーターポンプなど、開始トルクなどのより高い要件を備えた荷重機器の場合、モーターがより簡単に開始され、開始困難の問題を効果的に解決し、機器の操作効率を改善します。

6、革新的な配線設計、シンプルで効率的なインストール

6800シリーズのソフトスターターは、プラグアンドプルコントロール端子を特徴としています。これは、インストールプロセスを大幅に簡素化する革新的なデザインです。ユーザーは、各端末のプラグを抜き、配線を完了し、複雑な配線操作を行うことなく再挿入するだけで、設置の難しさを減らし、作業効率を向上させ、非専門家でさえ簡単に開始できます。

7、リッチポンプサポート機能、ワンストップソリューション

水ポンプのアプリケーションシナリオの特殊性を考慮すると、6800シリーズには、フローティングボール、電気接触圧力計、水供給レベルリレー、排水レベルリレーの機能を簡単に実現できます。これらの機能を通じて、ポンプの開始と停止を正確に制御し、自動給水と排水を実現し、ポンプシステムにワンストップのインテリジェントソリューションを提供して、給水と排水の分野におけるさまざまなユーザーの多様なニーズを満たすことができます。

8、超高コストのパフォーマンス、経済的および実用的な選択

価格に関しては、6800シリーズのソフトスターターは非常に競争力があります。従来のAutocabinetと比較して、その価格は10％安く、小型電源機器の場合、壁の取り付けもサポートし、設置スペースとコストをさらに節約します。このような高コストのパフォーマンスは、企業が過度のコスト圧力を負わずに同時に高性能製品を享受し、経済的実用性と優れたパフォーマンスの完璧な組み合わせを本当に実現します。

操作インターフェース、通信機能、設計と設置、熱散逸性能、制御モード、配線設計、ポンプサポート機能とコストパフォーマンスでの優れたパフォーマンスにより、6800シリーズソフトスターターは、さまざまな業界の開発のための強力な推進力を注入する産業用電気機器のリーダーになりました。

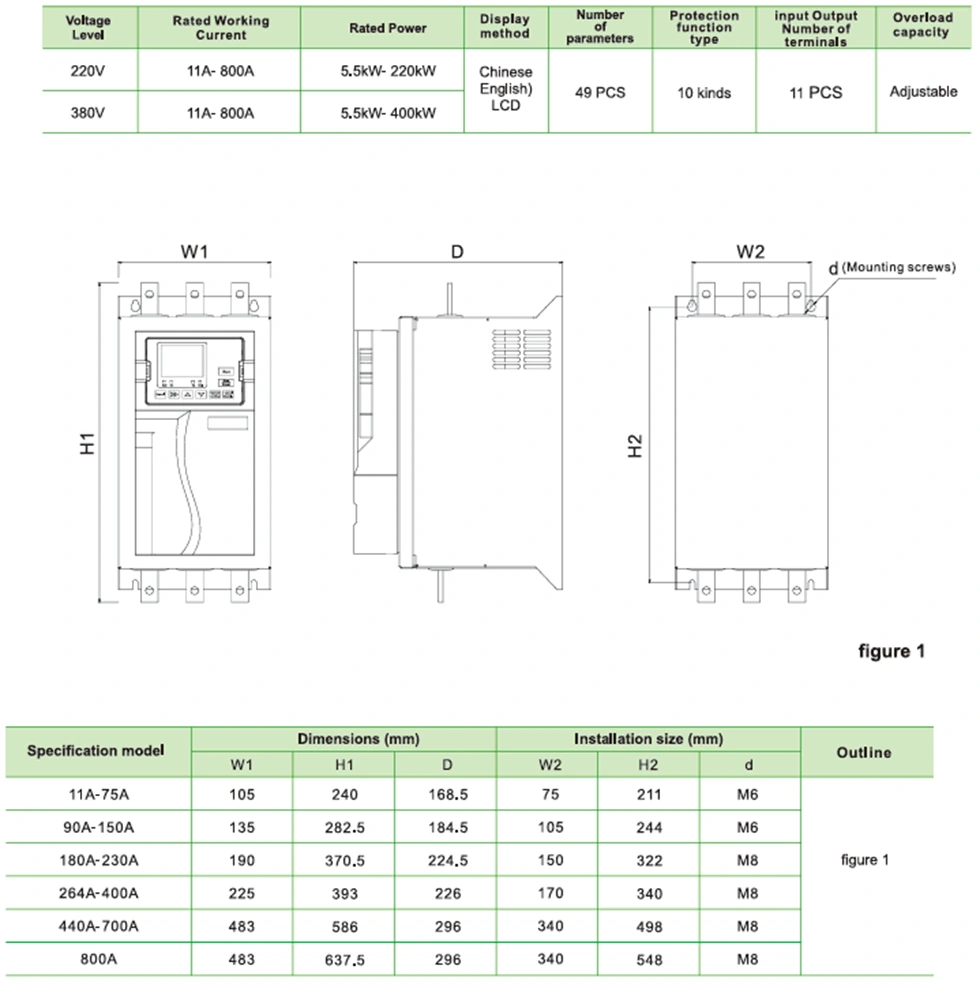

製品パラメーター（仕様）

製品機能

1、通信機能

Modbus RTU通信が付属しており、拡張カードを追加することでProfibusおよびProfinet通信を追加できます。

2、外部キーボード+4行LCD画面にすることができます

キーボードをすばやく挿入して削除して、リモート操作のニーズを満たすことができます。

3、より包括的な運動保護機能

過電圧保護、低電圧保護、過電流保護、過負荷保護、過負荷保護、フロード障害、サイリスタ断層、三相電流のバランス、過熱保護など。

4、広い電源電圧範囲

220-440Vの一般的な目的の主電源入力電圧を満たします。

5。プラグ可能な端子

1セットの通信端子、4つの入力端子、1セットのアナログ出力、2セットのプログラム可能なリレー。

◆3相電源：AC220V、AC380V、AC440V±10％

◆定格電流：11A-400A、

◆該当するモーター：一般的なリスケージタイプAC非同期モーター

◆開始モード：電圧ランプ、電流ランプ、トルク

◆駐車モード：ソフトストップ、フリーストップ

◆論理入力：インピーダンス1.8kΩ、電源 +24V

◆開始周波数：1時間あたり10回以下を開始することをお勧めします

◆保護レベル：IP20

◆冷却モード：空冷

◆インストールモード：壁掛け

◆環境条件：高度は2000メートルを超え、容量をそれに応じて減らす必要があり、周囲温度は-10〜 +40°Cです。

対応する湿度は、95％（20°±5℃）を超えず、可燃性、爆発性、腐食性ガス、導電性ダスト、屋内設置、良好な換気、0.5g未満の振動なし

製品アプリケーション

製品は、冶金および化学産業、コンプレッサー、クレーン、地方自治体のエンジニアリングの機会で使用できます。

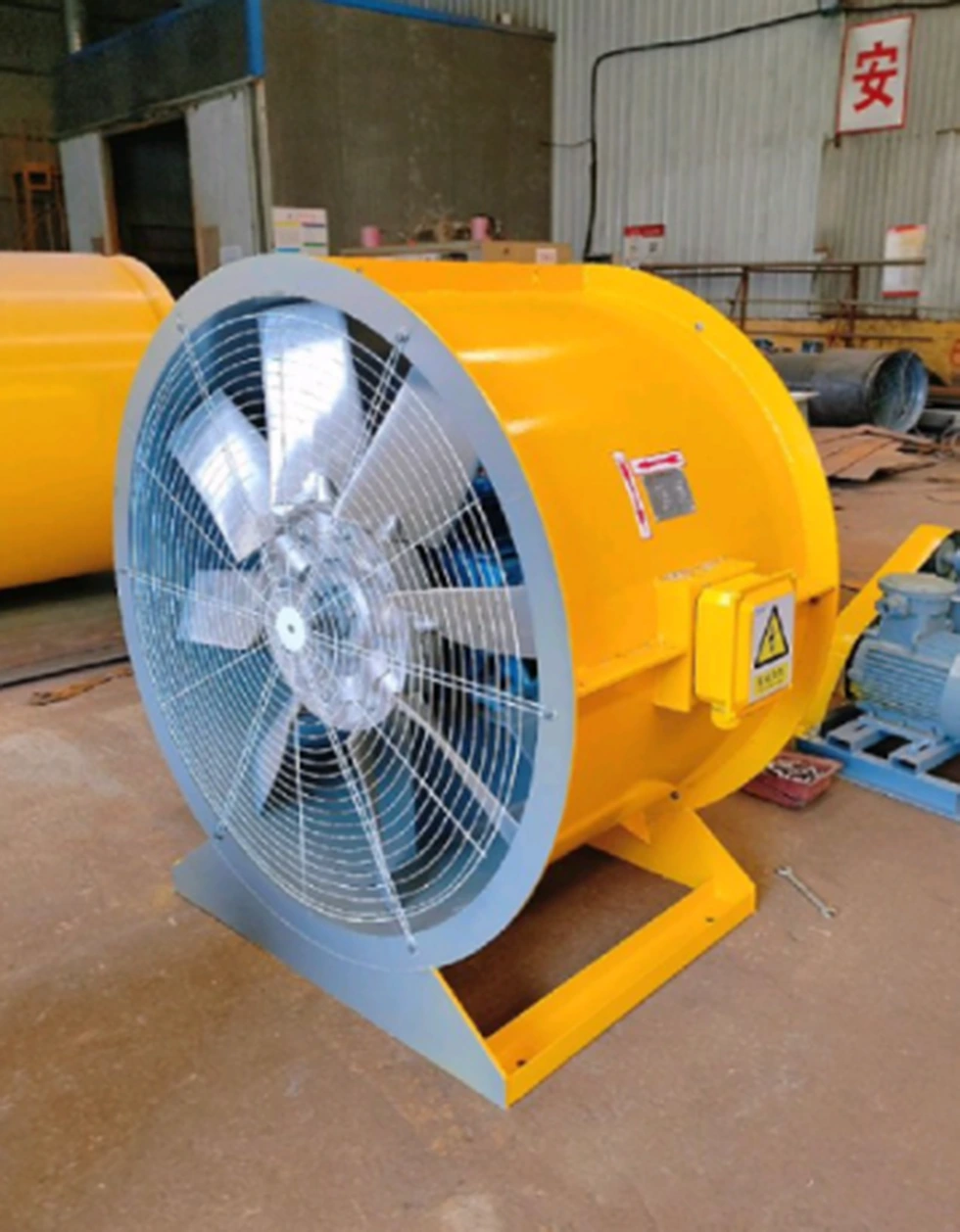

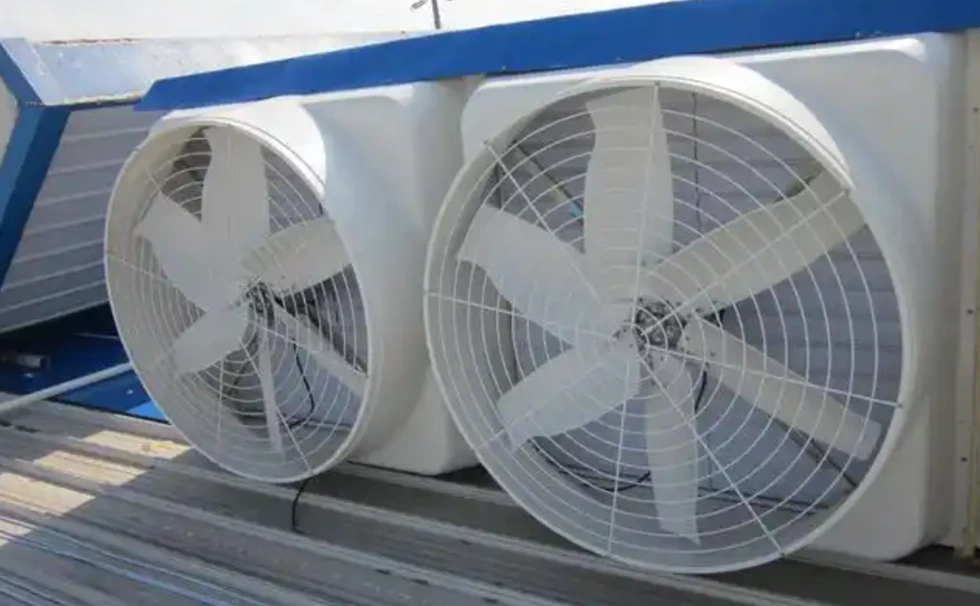

ファン

柔らかいスターターは、刃とローターの大きな慣性により、ファンの摩擦と慣性を大幅に減らすだけでなく、過度の瞬時のトルクによるファンベアリング、ベルト、刃、その他の部分の損傷も回避します。 WCEのSCKR1-6800シリーズのソフトスターターは、互換性と省エネアルゴリズムが高いため、小規模ファンから大規模な産業ファンまでさまざまなニーズをカバーし、企業がグリーンで効率的な生産を達成するのに役立ちます。ファンにソフトスターターを適用すると、特にスピードレギュレーションを必要とせず、穏やかな開始と停止が必要なシナリオでは、高い開始電流と機械的ショックの問題を効果的に解決します。合理的な選択とパラメーター設定が重要であり、システムの信頼性と経済を大幅に改善できます。

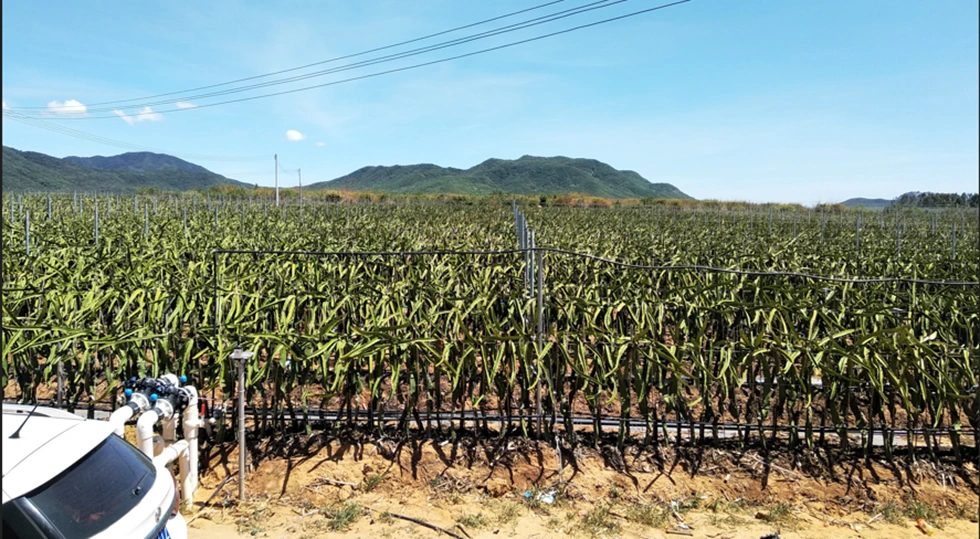

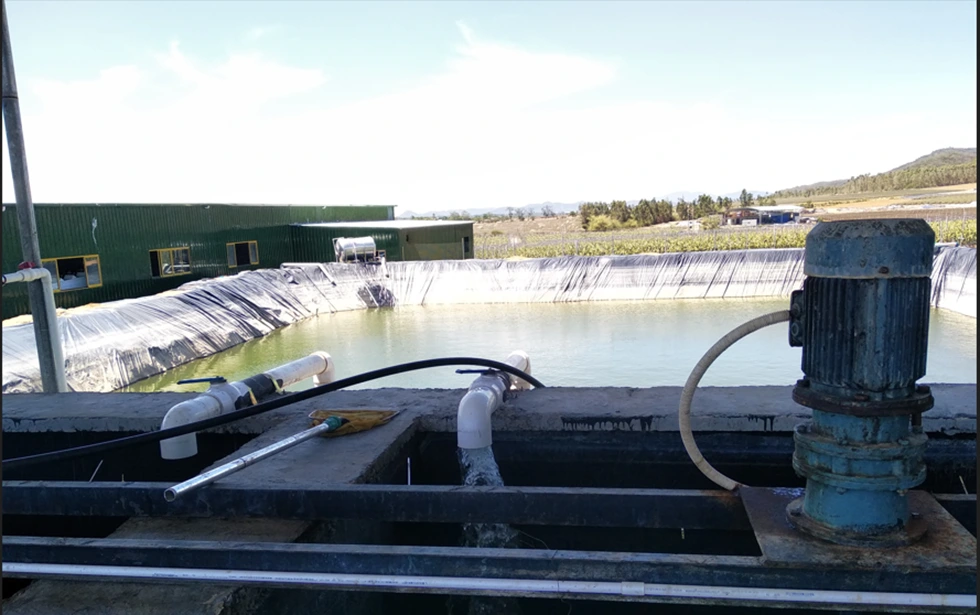

野外灌漑

周波数コンバーターと比較して、ソフトスターターはコストが低く、速度調整のない灌漑シナリオに適しています。野外灌漑システムでは、ソフトスターターは主にウォーターポンプを駆動する3相の非同期モーターに作用し、電圧スロープスタートまたは電流限定スタートモードを採用するため、モーター速度はゼロから定格速度に徐々に増加し、伝統的な直接的な開始によって生成される瞬間的な高電流を回避します。シャットダウンすると、オプションのソフトストップ機能、電圧が線形低下してポンプ速度を優しく低下させることにより、ウォーターハンマー効果を阻害します。ソフトスターターは、フィールド灌漑システムにおける柔軟なスタートストップ制御と複数の保護メカニズムを介して、ポンプモーターの高電流衝撃、機械的応力集中、水ハンマー効果の問題を効果的に解決し、システムの信頼性と経済を大幅に改善します。

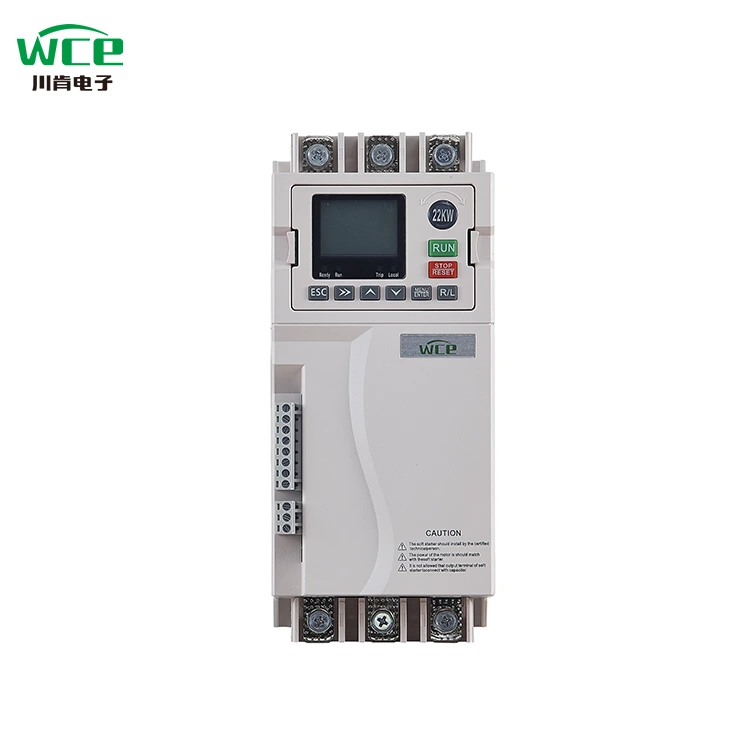

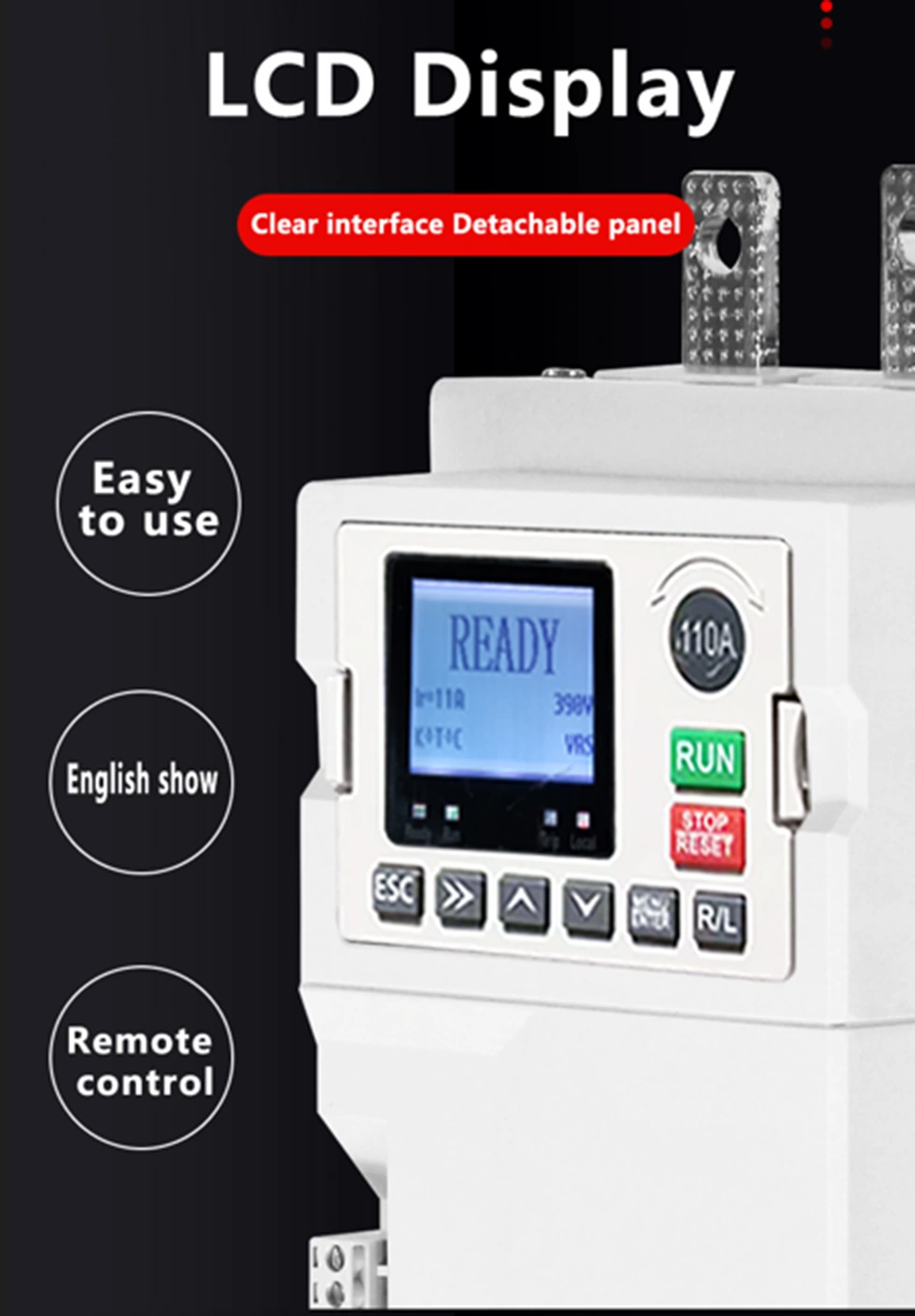

HD LCD 4ラインディスプレイ、操作が簡単です。中国語と英語のバイリンガルディスプレイが付属しています。必要に応じて、言語をカスタマイズできます。プラグ可能なキーボード、移動しやすい。

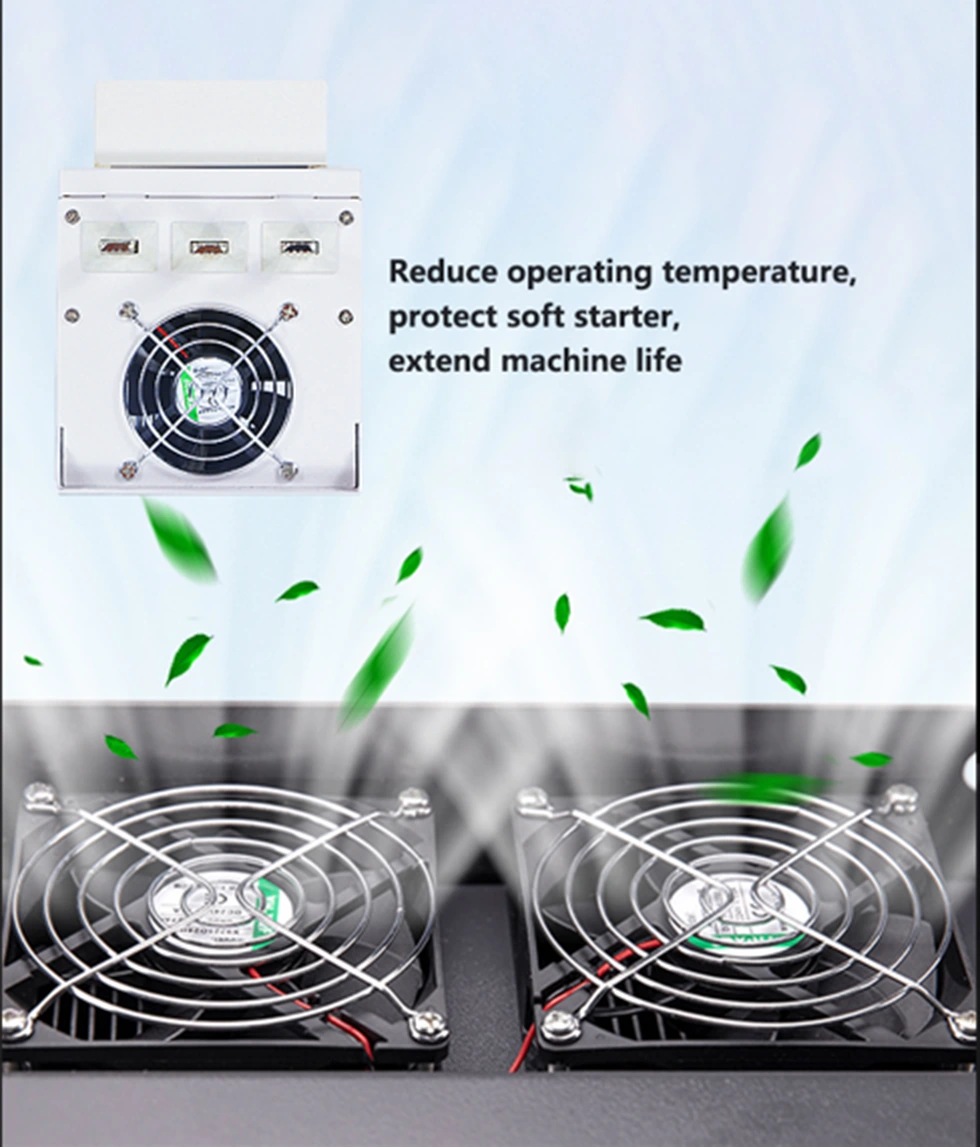

ソフトスターターは、現在がサイリスタを通過するため、動作中に熱を発生させます。サイリスタの温度が高すぎる場合、損傷している可能性があるため、ファンを冷却するにはファンをインストールする必要があります。 6800シリーズのソフトスターターはすべて、24Vの高速DCファン、360°のオールラウンド熱散逸、強い風を使用しています。過熱によって引き起こされる計画外のシャットダウンを減らすだけでなく、ソフトスターターのサービス寿命を大幅に延長します。

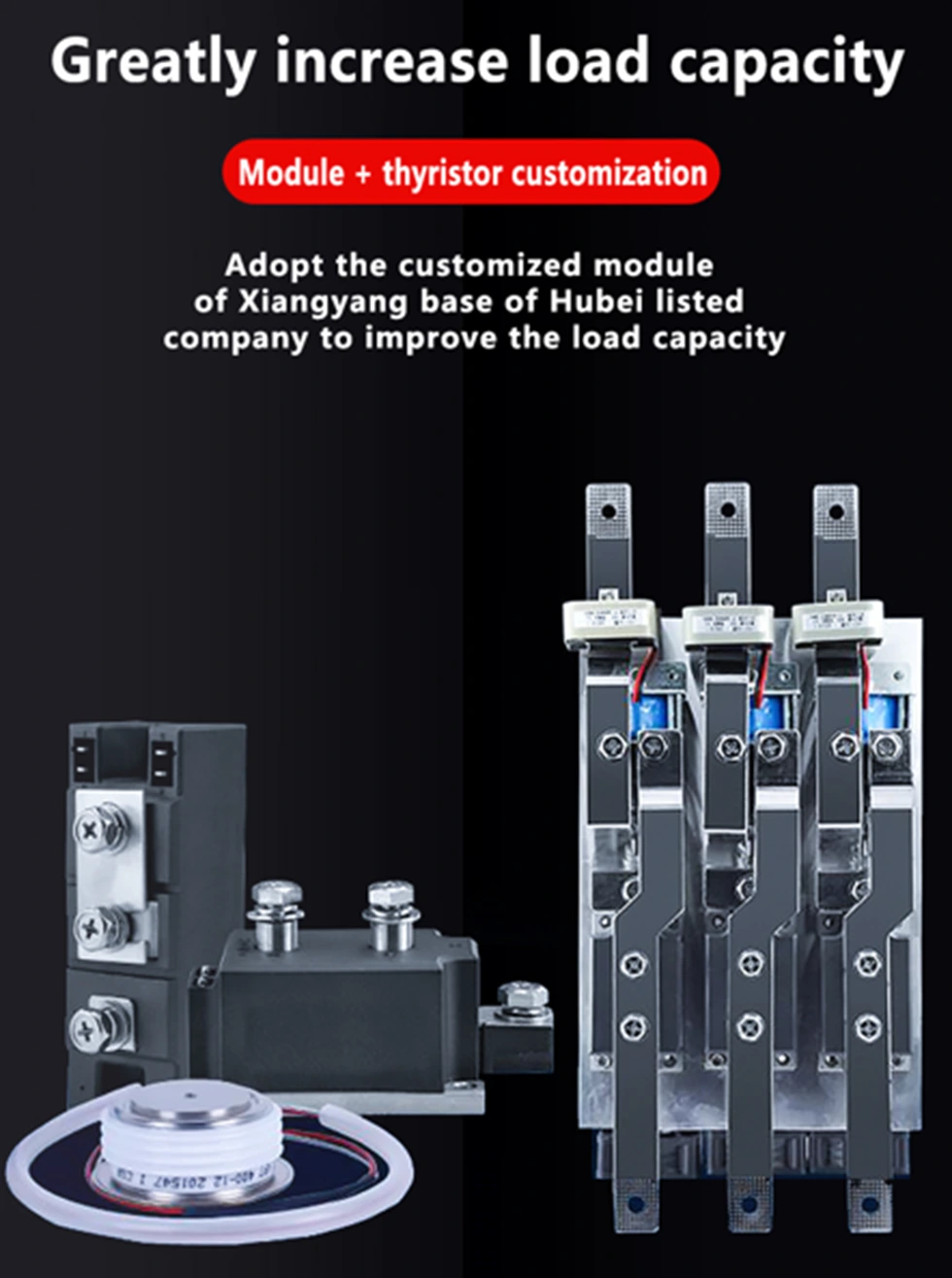

私たちは、国内の上場企業であるHubei Taijiと深く協力し、市場で提供されている一般的なモジュールとは異なるカスタマイズされたモジュールとサイリスタを使用して、負荷容量を改善します。

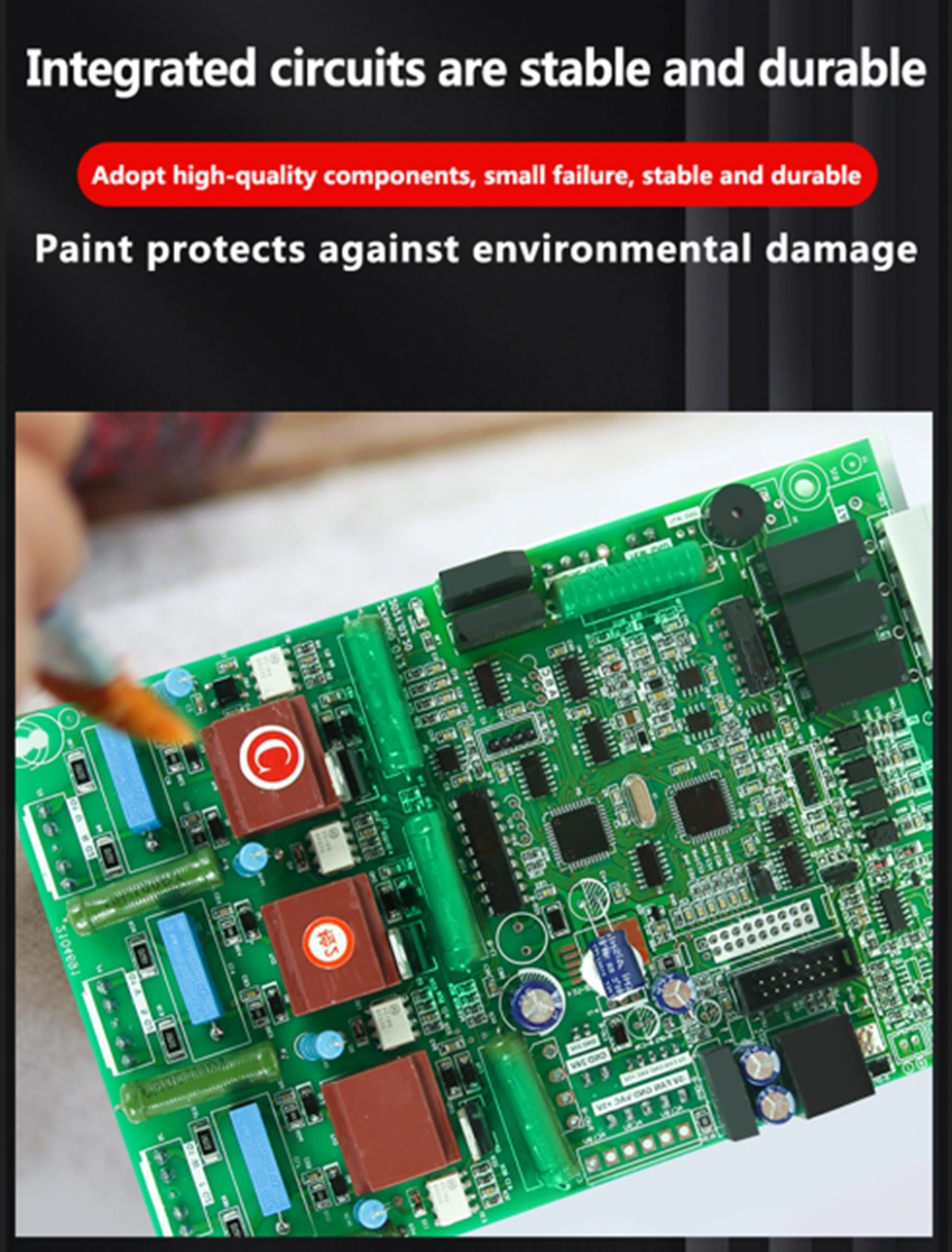

ソフトスターターサーキットボードブラシペイント（通常は3つのアンチ塗装、断熱塗料、または湿気のあるコーティング）の主な目的は、回路基板のサービス寿命が長くなるように、複雑な作業環境で回路基板の安定性と寿命を保護することです。耐久性と安全性の向上。

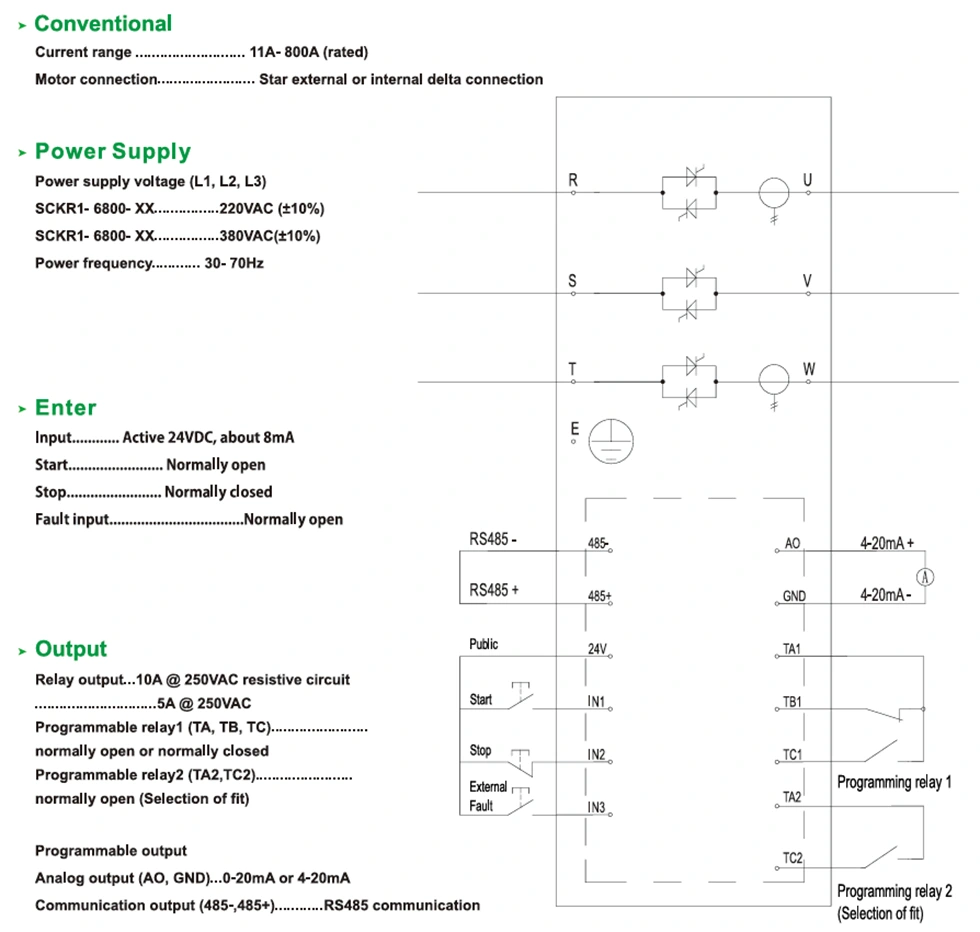

ソフトスターター配線図。
