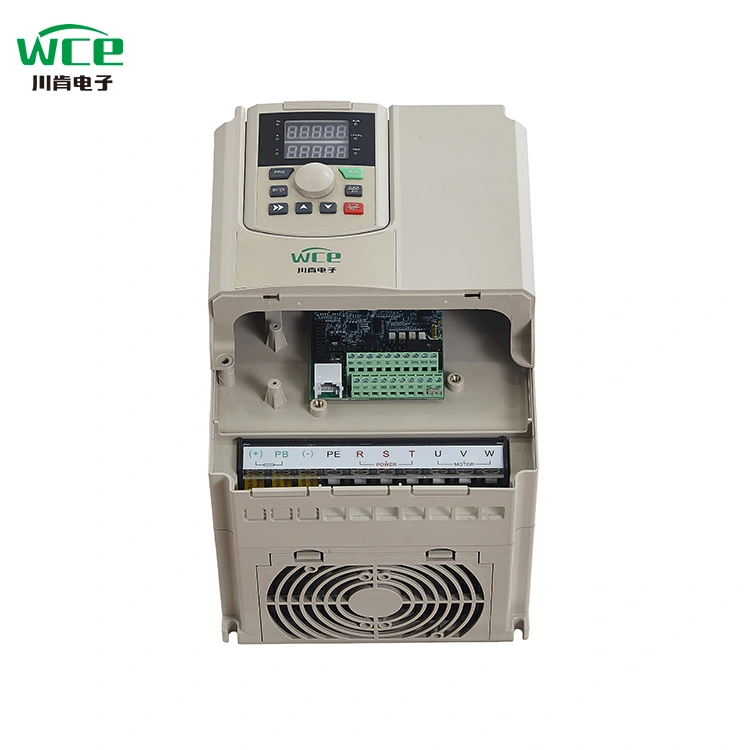

ポンプ用の11kW可変周波数ドライブ

SCK300シリーズは、多機能と高効率と省エネを統合する産業用自動化用に設計された高性能インバーターであり、さまざまな産業機器の駆動制御に適しています。

コア関数と利点

高度なベクター制御技術：高精度速度調節と安定した動作、優れた動的応答。

高効率と省エネ：モーターの動作効率を最適化し、エネルギー消費を大幅に削減します。

幅広い互換性：ファン、ポンプ、コンベアベルト、クラッシャー、その他の機器の複雑な労働条件をサポートします。

アプリケーションシナリオ

次の領域での柔軟なアプリケーション：

流体制御（ファン、ポンプ荷重）

材料転送（コンベアベルト、エレベーター）

重機（クラッシャー、ミキサー）

拡張とアップグレード

SCK350へのシームレスなアップグレード：コントロールボードを交換して、パフォーマンスを改善し、機能モジュールを拡張します。

クレーンなどの特別な機器の適応：拡張カードは、トルク制御やマルチモーター同期などの専門的なシナリオの要件を満たすためにアップグレード後にサポートされます。

モジュラーの設計と技術のアップグレードにより、SCKシリーズは、基本から高度なものまで、多様な産業自動化のニーズに適合させることができます。

製品パラメーター（仕様）

製品機能

●I/O機能

◆入力電圧範囲：220V/380V/660V±15％

◆入力周波数範囲：47〜63Hz

◆出力電圧範囲：0〜定格入力電圧

出力周波数範囲：0〜400Hz

●周辺インターフェイス機能

◆プログラム可能なデジタル入力：8入力

◆プログラム可能なアナログ入力：AI1：0〜10V入力、AI2：0〜10Vまたは0〜20MA入力

◆コレクター出力を開く：1出力

◆リレー出力：2出力

◆アナログ出力：2つの出力、それぞれ0/4〜20mAまたは0〜10V

●技術的なパフォーマンス特性

◆制御モード：PGベクトル制御、V/F制御、トルク制御なし。

◆過負荷容量：150％の定格現在の60年代。 180％の評価現在の10秒

◆トルクの開始：PGベクター制御なし：0.5Hz/150％（SVC）

◆速度比：PGベクトル制御なし：1：100

●機能的な機能

◆周波数設定モード：デジタル設定、アナログ設定、シリアル通信設定、マルチスピード、PID設定など。

◆PID制御機能

◆マルチスピード制御機能：16速度制御

◆スイング周波数制御機能

◆機能を停止せずに瞬間的な停電

◆Quick/Jog Key機能：ユーザーが自由に定義した多機能ショートカットキー

◆自動電圧調整機能：電源電圧が変化すると、出力電圧を自動的に一定に保つことができます

◆最大25種類の障害保護機能を提供する：電流、電圧、電圧、温度上、位相損失、過負荷、その他の保護機能を介して提供する

製品アプリケーション

製品は、冶金および化学産業、コンプレッサー、クレーン、地方自治体のエンジニアリングの機会で使用できます。

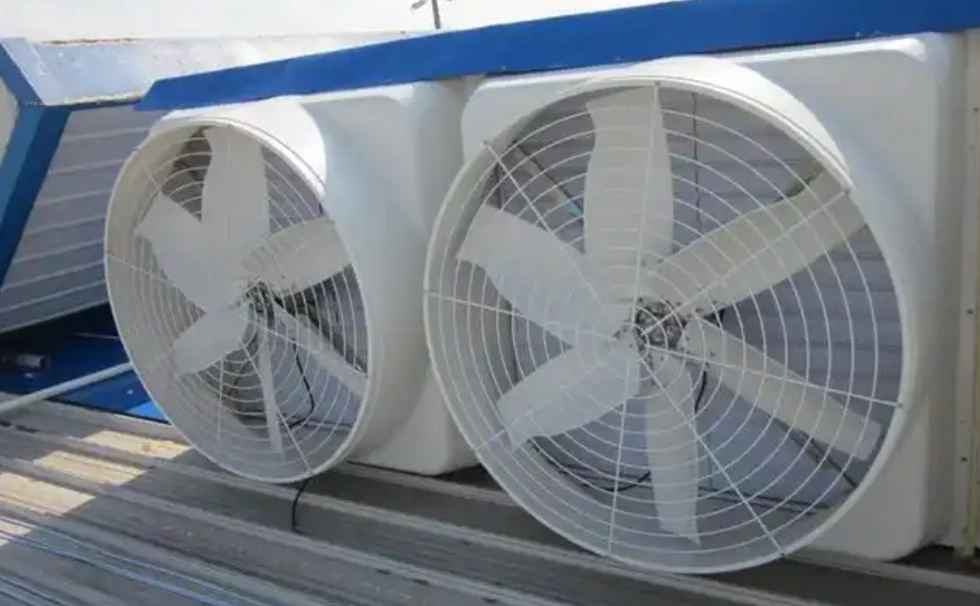

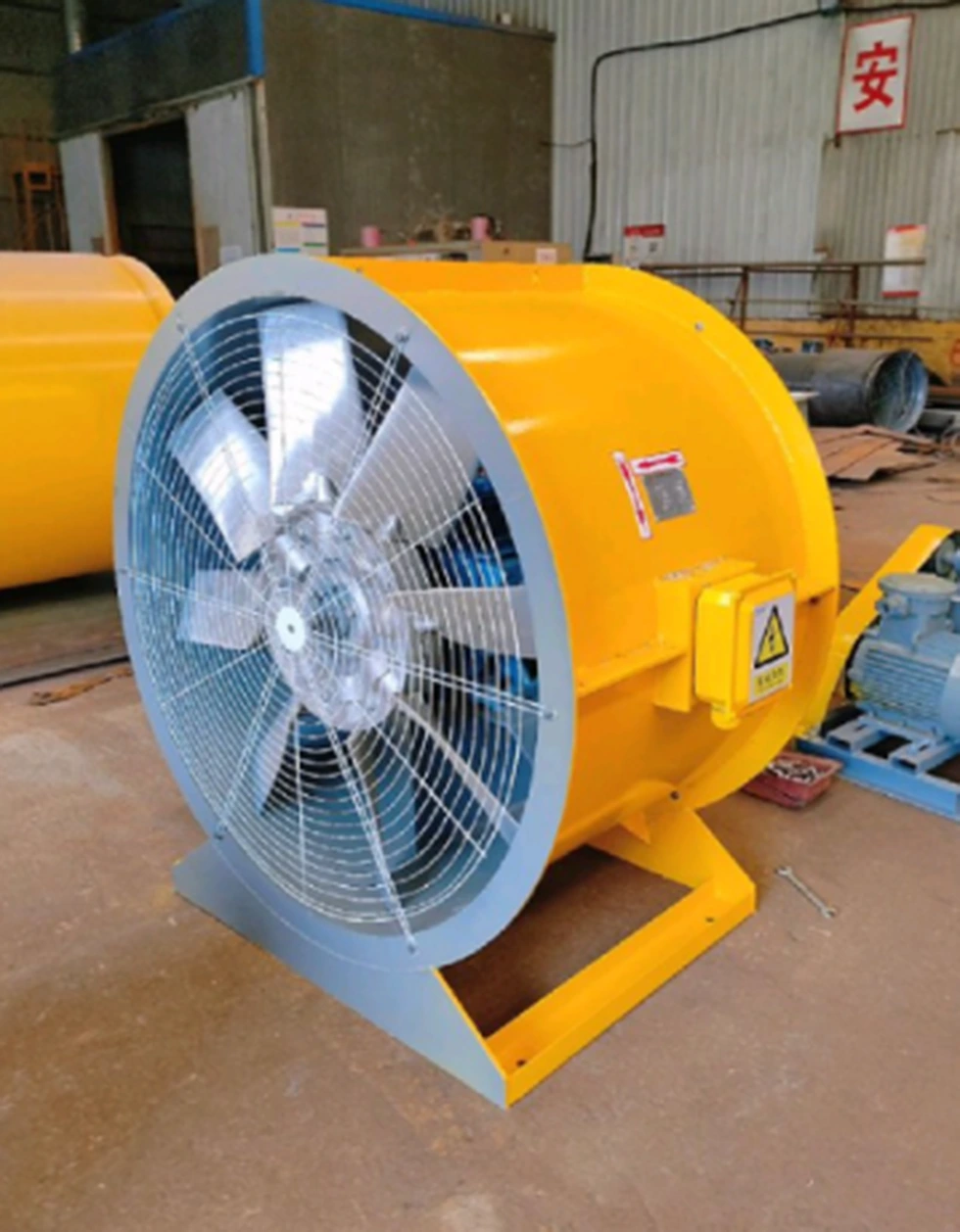

ファン

ファンの分野での周波数コンバーターの適用は、エネルギー消費を大幅に削減するだけでなく、インテリジェントな制御を通じてシステムの精度と自動化レベルを改善します。 WCEのSCK300シリーズは、互換性と省エネアルゴリズムが高いため、大規模な職業ファンに対する小さな換気者の多様なニーズをカバーし、企業がグリーンで効率的な生産を達成するのに役立ちます。

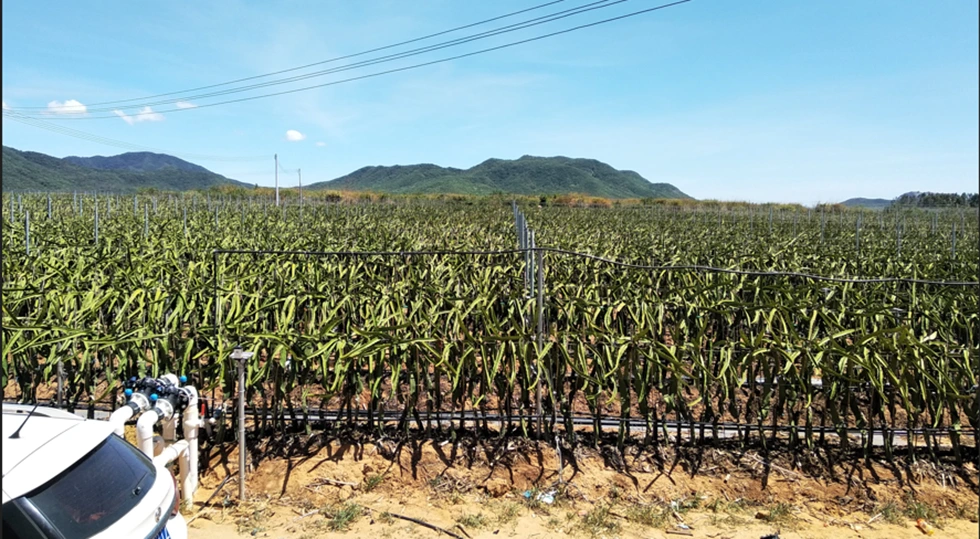

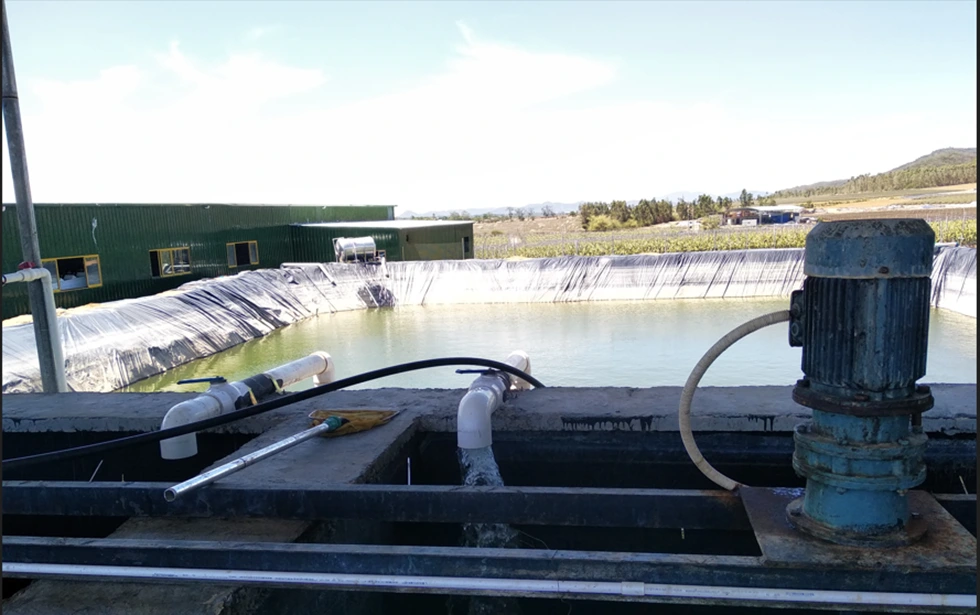

野外灌漑

農業灌漑では、一定の圧力供給のためのVFDがほぼ標準です。まず第一に、ポンプを起動する過程で、VFDは動作周波数を徐々に増加させることができるため、ポンプがゆっくりと走ることができ、水がパイプラインにあまり影響を与えないようにします。 VFDは、リモート圧力計または圧力センサーと組み合わせて使用​​して、パイプの圧力を均等にします。最後に、VFDは圧力保護パイプラインを制御できますが、それ自体の過負荷、過負荷、過圧、圧力保護を介してポンプの損傷を減らすこともできます。

2つのディスプレイモードが利用可能です。

1.LCDディスプレイ：中国語と英語のディスプレイが付属しており、ロシア語、ポルトガル語、スペイン語、ペルシャ語、その他の言語をカスタマイズすることもできます。

2.LEDディスプレイ：従来のデジタルチューブディスプレイ、ダブルラインディスプレイ、2セットのデータを同時に観察します。

VFDは、幅広で大規模な構造設計を採用し、大規模な冷却コンポーネントを統合し、高負荷の連続動作能力と高効率利用率を持っています。冷却システムを強化し、高温耐性成分の選択を強化することにより、熱帯などの高温および過酷な労働条件に安定して適応できます。

さまざまな種類の入力モードと出力モードをカスタマイズできます。

3P 380V出力への1.3P 380V入力。

2. 3P220V出力への3P220V入力。

3.3P660V出力への3P660V入力。

4. 3P 380V出力への1P220V入力。

5。1P220V3P220V出力への入力。

速度追跡機能により、より良いダブルスタートができます。

Modbus RTU通信が付属しており、拡張カードを追加することでModBus TCP、PrpFibus、Profinetを実装することもできます。

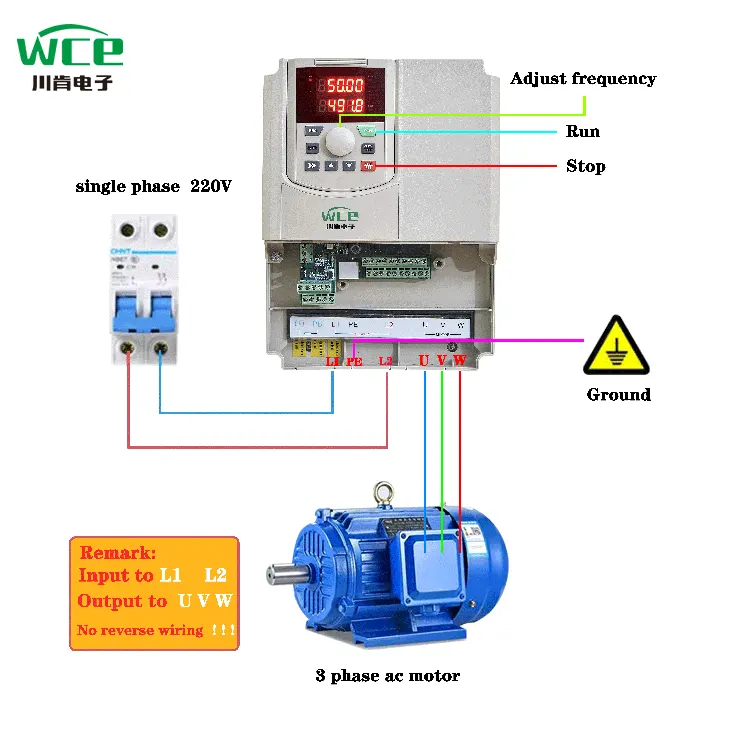

VFD配線図。
